空氣線圖 PDF 下載
這是可列印後用三角板親手畫線、練習讀值的線圖。為放大也不會失真的向量 PDF，免費且不需註冊會員。

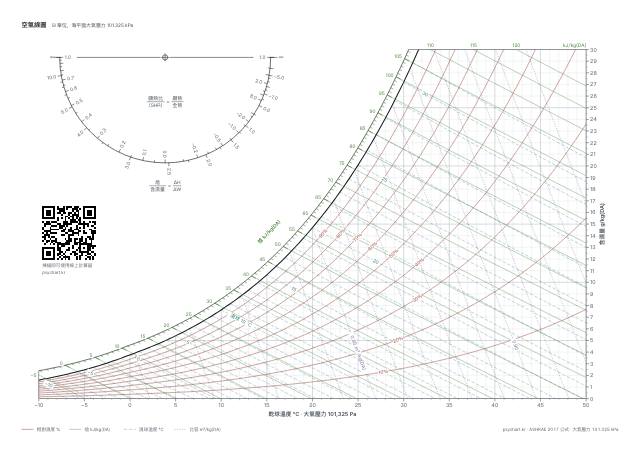

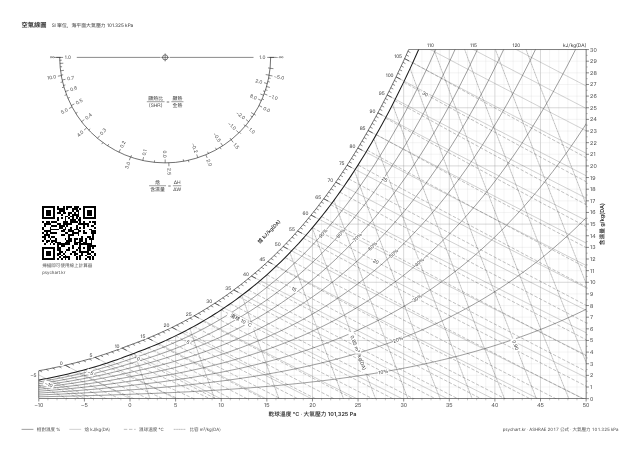

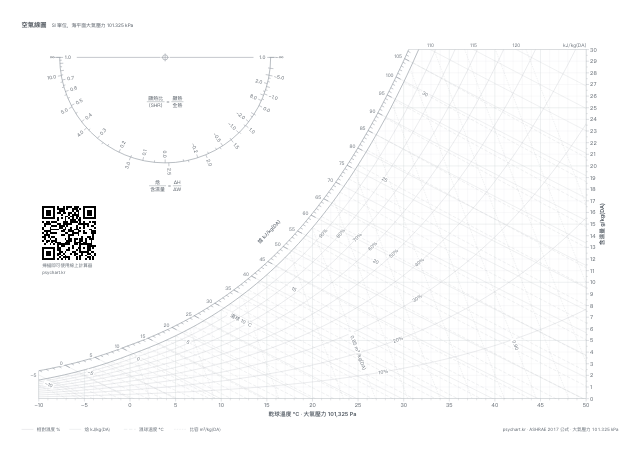

線圖內容
- 範圍：乾球溫度 -10~50 °C，含濕量 0~30 g/kg(DA)
- SI 單位（焓 kJ/kg(DA)），大氣壓力 101.325 kPa（海平面）
- 細刻度：乾球 1 °C、含濕量 0.5 g/kg、焓 1 kJ/kg、濕球 1 °C、相對濕度 10 %、比容 0.01 m³/kg
- 左上角量角器：顯熱比 (SHR)、焓／含濕量 (ΔH/ΔW)
- 計算公式：ASHRAE Handbook Fundamentals 2017，與本站計算器相同
列印方式
- 在列印視窗中，將縮放比例設為「實際大小」(100 %)，方向選橫向。若開啟「配合頁面大小」，線圖會略為縮小。
- 若沒有 A3 印表機，請下載 A4 版。把 A3 版縮小印在 A4 上，文字與刻度會變小。
- 內容距離邊緣至少 10 mm，因此用家用印表機也不會被裁掉。
用於考試練習時
- 顯熱比線要先在左上角量角器取斜率，再用兩支三角板平行移動到狀態點後畫線。
- 從線圖上讀出的值，可到計算器輸入相同的兩個值來驗算。用眼睛讀的值，在小數點後第一位可能會有差異。
常見問題
空氣線圖 PDF 是免費的嗎？
是。不需註冊會員，可直接下載、列印，用於學習與工作。
這是什麼單位與條件的線圖？
採用 SI 單位（乾球 °C、含濕量 g/kg(DA)、焓 kJ/kg(DA)），以海平面大氣壓力 101.325 kPa 為基準，範圍為乾球 -10~50 °C、含濕量 0~30 g/kg。舊教材的 kcal/kg 值乘以 4.1868 即為 kJ/kg。
空氣線圖的讀法在哪裡可以看到？
計算器頁面下方的「空氣線圖怎麼看」整理了座標軸與線條的閱讀順序、狀態變化（加熱、冷卻、加濕、除濕、混合），以及顯熱比線的畫法。從線圖上讀出的值，可以到計算器輸入相同的兩個值來驗算：https://psychart.kr/zh-tw/
找不到您的問題？請到討論區留言，或使用上方的「意見回饋」寄給我們。 最後更新 2026-10-12。
