Đồ thị không khí ẩm PDF

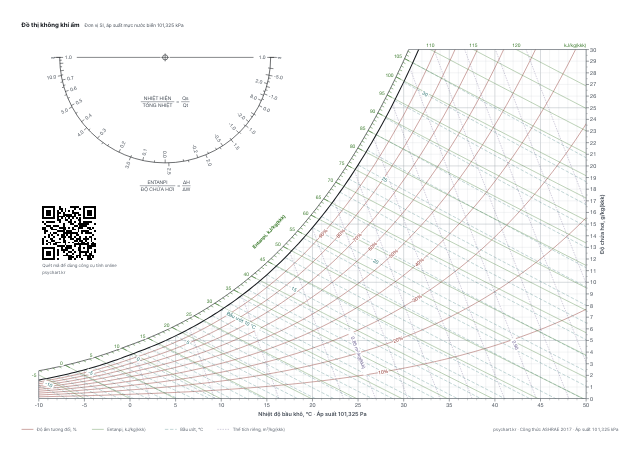

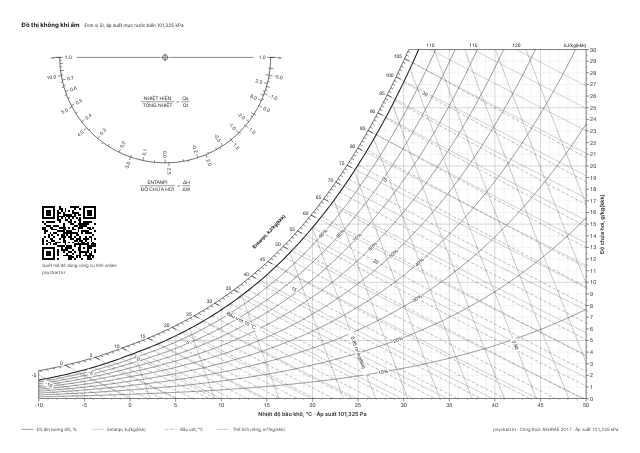

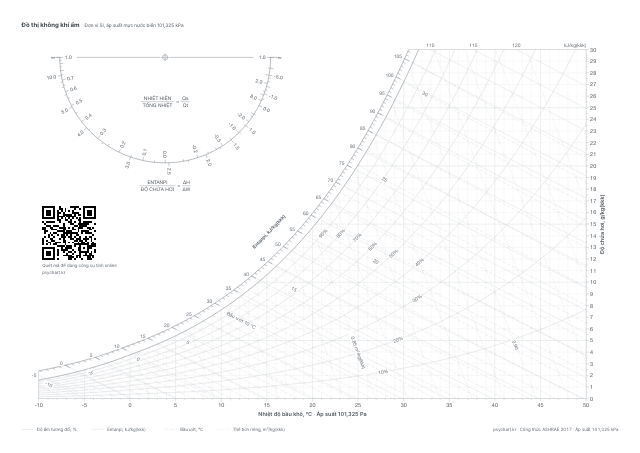

Trên đồ thị có gì

• Phạm vi: nhiệt độ bầu khô -10 đến 50 °C, độ chứa hơi 0 đến 30 g/kg(kkk)
• Đơn vị SI (entanpi kJ/kg(kkk)), áp suất 101,325 kPa (mực nước biển)
• Vạch chia nhỏ: bầu khô 1 °C, độ chứa hơi 0,5 g/kg, entanpi 1 kJ/kg, bầu ướt 1 °C, độ ẩm tương đối 10 %, thể tích riêng 0,01 m³/kg
• Thước đo góc ở góc trên bên trái: hệ số nhiệt hiện (SHF) và entanpi / độ chứa hơi (ΔH/ΔW)
• Công thức: ASHRAE Handbook Fundamentals 2017, giống công cụ tính của trang này

Cách in

• Trong hộp thoại in, chọn tỷ lệ "Kích thước thực" (100 %) và hướng giấy nằm ngang. Bật "Vừa trang" sẽ làm đồ thị nhỏ đi đôi chút.
• Không có máy in A3? Hãy dùng tệp A4. In tệp A3 ra giấy A4 sẽ làm chữ và vạch chia nhỏ lại.
• Mọi nội dung đều cách mép giấy ít nhất 10 mm nên máy in gia đình không cắt mất.

Khi dùng để ôn luyện (thi, đồ án)

• Lấy độ dốc đường hệ số nhiệt hiện từ thước đo góc ở góc trên bên trái, rồi dùng hai thước êke tịnh tiến song song đến điểm trạng thái.
• Các giá trị đọc từ đồ thị có thể kiểm tra lại bằng cách nhập cùng hai giá trị vào công cụ tính. Giá trị đọc bằng mắt có thể lệch ở chữ số thập phân đầu tiên.
