습공기선도 PDF 다운로드

인쇄해서 삼각자로 직접 선을 긋고 값을 읽는 연습용 선도입니다. 확대해도 깨지지 않는 벡터 PDF이고, 무료이며 회원가입이 없습니다.

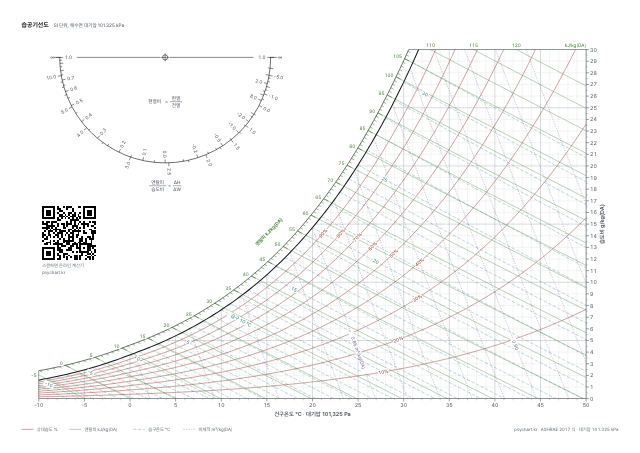

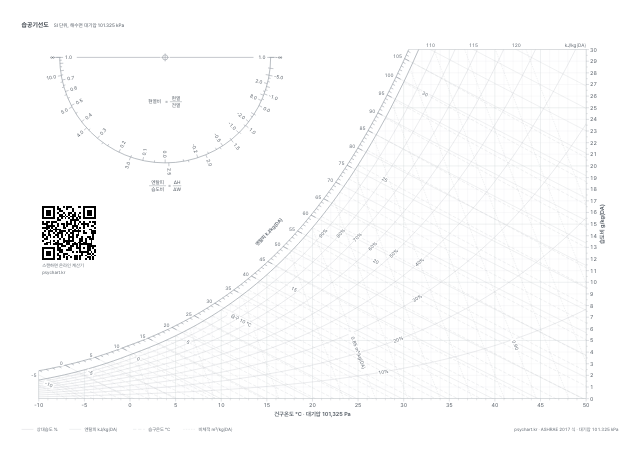

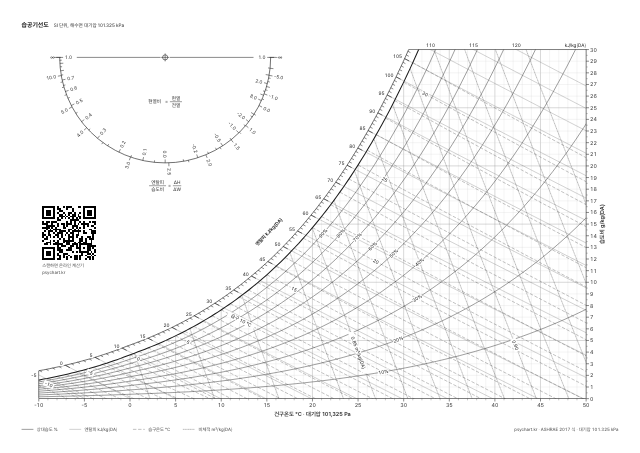

선도에 들어 있는 것

  • 범위: 건구온도 -10~50 °C, 습도비 0~30 g/kg(DA)
  • SI 단위 (엔탈피 kJ/kg(DA)), 대기압 101.325 kPa (해수면)
  • 잔눈금: 건구 1 °C, 습도비 0.5 g/kg, 엔탈피 1 kJ/kg, 습구 1 °C, 상대습도 10 %, 비체적 0.01 m³/kg
  • 왼쪽 위 각도기: 현열비(SHF), 엔탈피/습도비(ΔH/ΔW)
  • 계산식: ASHRAE Handbook Fundamentals 2017, 이 사이트 계산기와 같은 식

인쇄 방법

  • 인쇄 창에서 배율을 「실제 크기」(100 %)로, 방향을 가로로 고르세요. 「페이지에 맞춤」을 켜면 선도가 조금 줄어듭니다.
  • A3 프린터가 없으면 A4 판을 받으세요. A3 판을 A4 에 줄여 인쇄하면 글자와 눈금이 작아집니다.
  • 가장자리에서 10 mm 이상 떨어져 있어 가정용 프린터에서도 잘리지 않습니다.

시험 연습에 쓸 때

  • 현열비 선은 왼쪽 위 각도기에서 기울기를 잡아, 삼각자 두 개로 상태점까지 평행 이동해 긋습니다.
  • 선도에서 읽은 값은 계산기에 같은 두 값을 넣어 검산할 수 있습니다. 눈으로 읽은 값은 소수 첫째 자리에서 차이가 날 수 있습니다.

인쇄한 선도로 연습 문제 풀기 (18문제, 채점·작도 해설)

자주 묻는 질문

습공기선도 PDF 는 무료인가요?

네. 회원가입 없이 바로 받아 인쇄해서 공부와 업무에 쓰면 됩니다.

어떤 단위와 조건의 선도인가요?

SI 단위(건구 °C, 습도비 g/kg(DA), 엔탈피 kJ/kg(DA))이고 해수면 대기압 101.325 kPa 기준이며, 범위는 건구 -10~50 °C, 습도비 0~30 g/kg 입니다. 옛 교재의 kcal/kg 값은 4.1868 을 곱하면 kJ/kg 입니다.

습공기선도 보는 법은 어디에 있나요?

계산기 페이지 아래 「습공기선도 보는 법」에 축과 선 읽는 순서, 상태변화(가열·냉각·가습·감습·혼합), SHF 선 긋는 법을 정리했습니다. 선도에서 읽은 값은 계산기에 같은 두 값을 넣어 검산할 수 있습니다: https://psychart.kr/

여기 없는 질문은 커뮤니티에 남기거나 상단의 「개선 요청」으로 보내 주세요. 최종 수정 2026-11-16.
