Wykres psychrometryczny PDF

Wykres do wydrukowania: ekierką rysuje się na nim linie i ćwiczy odczyt wartości. Wektorowy PDF, ostry przy każdym powiększeniu. Bezpłatny, bez rejestracji.

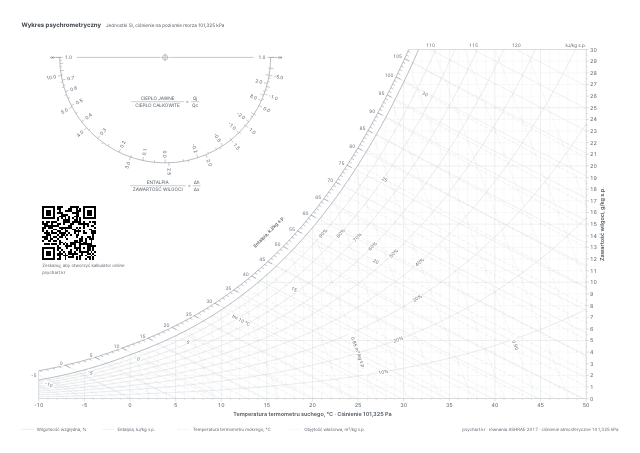

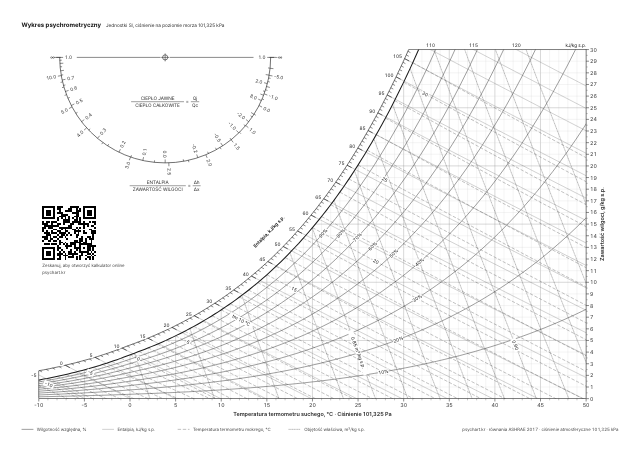

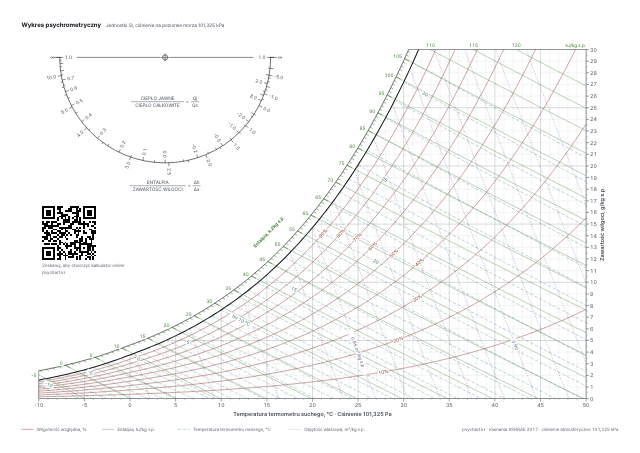

Co jest na wykresie

  • Zakres: temperatura termometru suchego od -10 do 50 °C, zawartość wilgoci od 0 do 30 g/kg s.p.
  • Jednostki SI (entalpia w kJ/kg s.p.), ciśnienie 101,325 kPa (poziom morza)
  • Drobna podziałka: temperatura termometru suchego 1 °C, zawartość wilgoci 0,5 g/kg, entalpia 1 kJ/kg, temperatura termometru mokrego 1 °C, wilgotność względna 10 %, objętość właściwa 0,01 m³/kg
  • Podziałka kierunkowa w lewym górnym rogu: współczynnik jawności (SHF) oraz entalpia / zawartość wilgoci (Δh/Δx)
  • Równania: ASHRAE Handbook Fundamentals 2017, te same co w kalkulatorze na tej stronie

Jak drukować

  • W oknie drukowania wybierz „Rzeczywisty rozmiar” (100 %) i orientację poziomą. „Dopasuj do strony” nieco zmniejsza wykres.
  • Brak drukarki A3? Użyj pliku A4. Wydruk pliku A3 na A4 zmniejsza tekst i podziałkę.
  • Wszystko leży co najmniej 10 mm od krawędzi, więc drukarki domowe niczego nie obetną.

Ćwiczenia z wykreślania przemian

  • Nachylenie linii SHF odczytaj z podziałki w lewym górnym rogu i przesuń ją do punktu stanu za pomocą dwóch ekierek.
  • Sprawdź wartości odczytane z wykresu, wpisując te same dwie wartości w kalkulatorze. Wartości odczytane na oko mogą różnić się na pierwszym miejscu po przecinku.

Najczęściej zadawane pytania

Czy wykres psychrometryczny w PDF jest bezpłatny?

Tak. Można go pobrać bez rejestracji i wydrukować do nauki lub pracy.

Jakich jednostek i warunków używa wykres?

Jednostek SI (temperatura termometru suchego w °C, zawartość wilgoci w g/kg powietrza suchego, entalpia w kJ/kg powietrza suchego) przy ciśnieniu na poziomie morza 101,325 kPa, w zakresie od -10 do 50 °C i od 0 do 30 g/kg. Starsze wartości w kcal/kg należy pomnożyć przez 4,1868, aby otrzymać kJ/kg.

Gdzie nauczyć się czytać wykres?

Pod kalkulatorem sekcja „Jak czytać wykres psychrometryczny” omawia osie i linie, podstawowe przemiany (ogrzewanie, chłodzenie, nawilżanie, osuszanie, mieszanie) i rysowanie linii SHF. Odczytane wartości można sprawdzić, wpisując w kalkulatorze te same dwie wartości: https://psychart.kr/pl/

Brakuje odpowiedzi? Zadaj pytanie na forum społeczności lub wyślij je przyciskiem „Zgłoś uwagę” u góry. Ostatnia aktualizacja: 2026-10-12.
