تحميل الخريطة السيكرومترية PDF

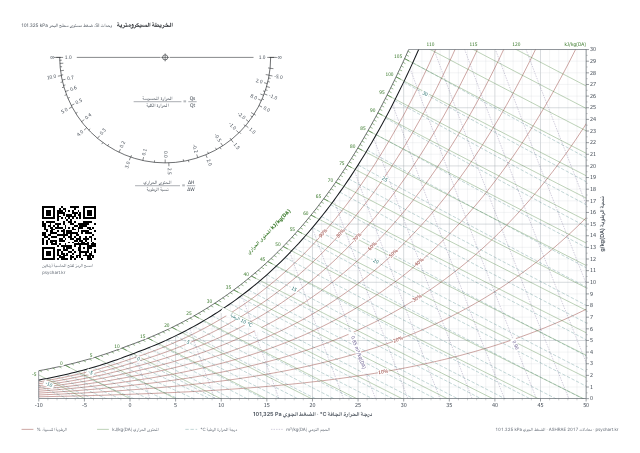

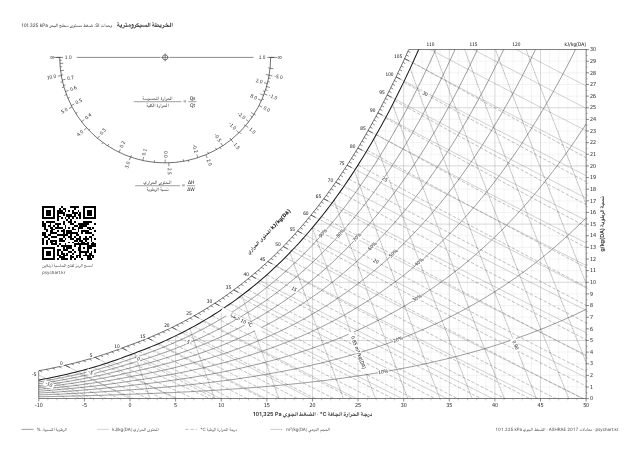

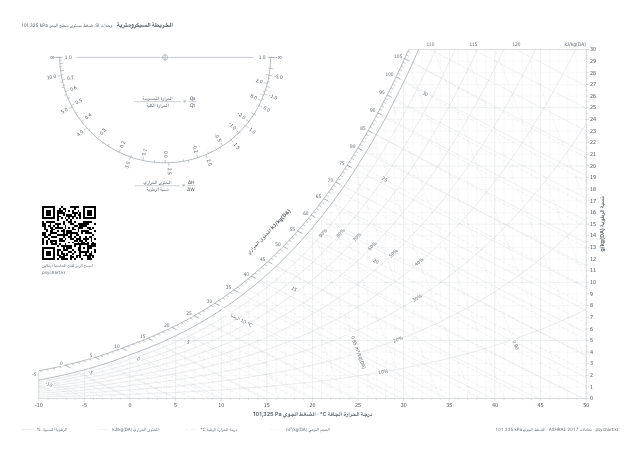

محتويات الخريطة

• النطاق: درجة حرارة جافة من -10 إلى 50 °C، ونسبة رطوبة من 0 إلى 30 g/kg(DA)
• وحدات SI (المحتوى الحراري kJ/kg(DA))، ضغط 101.325 kPa (مستوى سطح البحر)
• تدريج دقيق: الحرارة الجافة 1 °C، نسبة الرطوبة 0.5 g/kg، المحتوى الحراري 1 kJ/kg، الحرارة الرطبة 1 °C، الرطوبة النسبية 10 %، الحجم النوعي 0.01 m³/kg
• منقلة في أعلى اليسار: معامل الحرارة المحسوسة (SHF) والمحتوى الحراري إلى نسبة الرطوبة (ΔH/ΔW)
• المعادلات: ASHRAE Handbook Fundamentals 2017، وهي نفسها المستخدمة في حاسبة هذا الموقع

طريقة الطباعة

• في نافذة الطباعة اختر المقياس «الحجم الفعلي» (100 %) والاتجاه أفقيًا. تفعيل «ملاءمة الصفحة» يصغّر الخريطة قليلًا.
• إن لم تتوفر طابعة A3 فحمّل نسخة A4. طباعة نسخة A3 على ورق A4 تصغّر الخطوط والتدريج.
• كل العناصر على بُعد 10 mm على الأقل من الحافة، فلا تُقصّ عند الطباعة على الطابعات المنزلية.

عند استخدامها للدراسة والتدرب

• خذ ميل خط معامل الحرارة المحسوسة من المنقلة في أعلى اليسار وانقله موازيًا إلى نقطة الحالة بمثلثين.
• يمكنك التحقق من القيم التي قرأتها من الخريطة بإدخال القيمتين نفسيهما في الحاسبة. وقد تختلف القيم المقروءة بالعين في المنزلة العشرية الأولى.
