Carta psicrométrica en PDF
Una carta para imprimir, trazar con regla y leer valores. PDF vectorial que se ve nítido con cualquier zoom. Gratis y sin registro.
-

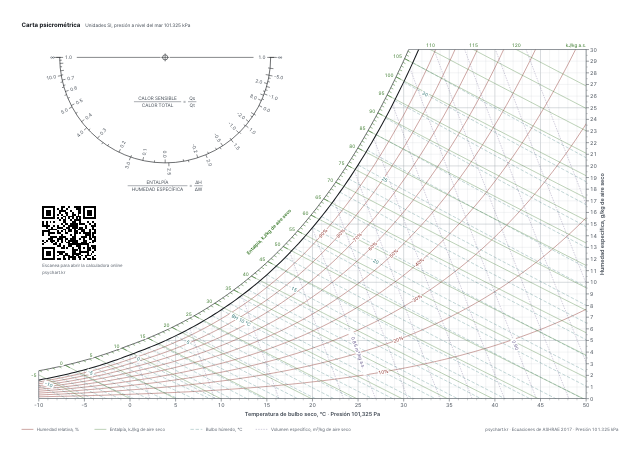

Color estándar
Los mismos colores que la calculadora: humedad relativa en marrón, entalpía en verde, bulbo húmedo en verde azulado discontinuo, volumen específico en violeta punteado.
-

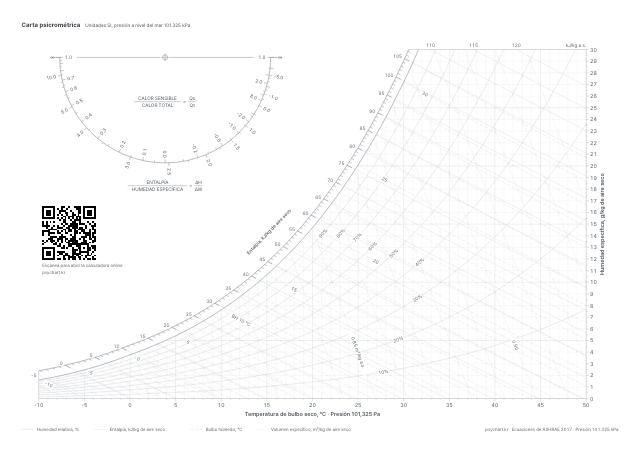

Clara (para trazar a mano)
Todas las líneas en gris claro y fino, para que destaquen los trazos de lápiz y bolígrafo. Los números siguen lo bastante oscuros para leerse.
-

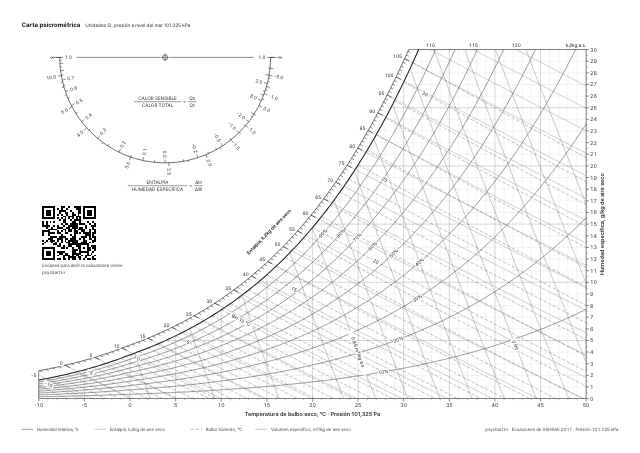

Blanco y negro
Para impresoras monocromáticas. La humedad relativa es una línea continua más gruesa, la entalpía una línea continua fina, el bulbo húmedo rayas largas y el volumen específico puntos cortos.
Qué contiene la carta
- Rango: bulbo seco de -10 a 50 °C, humedad específica de 0 a 30 g/kg de aire seco
- Unidades SI (entalpía en kJ/kg de aire seco), presión 101.325 kPa (nivel del mar)
- Marcas finas: bulbo seco 1 °C, humedad específica 0.5 g/kg, entalpía 1 kJ/kg, bulbo húmedo 1 °C, HR 10 %, volumen específico 0.01 m³/kg
- Transportador en la parte superior izquierda: factor de calor sensible (FCS) y entalpía / humedad específica (ΔH/ΔW)
- Ecuaciones: ASHRAE Handbook Fundamentals 2017, las mismas que usa la calculadora de este sitio
Cómo imprimir
- En el cuadro de impresión elige «Tamaño real» (100 %) y orientación horizontal. «Ajustar a la página» reduce un poco la carta.
- ¿No tienes una impresora A3? Usa el archivo A4. Si imprimes el archivo A3 en A4, el texto y las marcas quedan pequeños.
- Todo queda al menos a 10 mm del borde, así que las impresoras domésticas no lo cortan.
Para practicar con ejercicios
- Toma la pendiente de la línea del factor de calor sensible del transportador de la parte superior izquierda y llévala hasta el punto de estado con dos escuadras.
- Comprueba los valores que leas en la carta escribiendo esos mismos dos valores en la calculadora. Los valores leídos a ojo pueden diferir en el primer decimal.
Preguntas frecuentes
¿El PDF de la carta psicrométrica es gratis?
Sí. Descárgalo sin registrarte e imprímelo para estudiar o trabajar.
¿Qué unidades y condiciones usa la carta?
Unidades SI (bulbo seco en °C, humedad específica en g/kg de aire seco, entalpía en kJ/kg de aire seco) a presión de nivel del mar, 101.325 kPa, de -10 a 50 °C y de 0 a 30 g/kg. Multiplica por 4.1868 los valores antiguos en kcal/kg para obtener kJ/kg.
¿Dónde puedo aprender a leer la carta?
Debajo de la calculadora, «Cómo leer una carta psicrométrica» explica los ejes y las líneas, los procesos básicos (calentamiento, enfriamiento, humidificación, deshumidificación, mezcla) y cómo trazar la línea de FCS. Comprueba los valores que leas escribiendo esos mismos dos valores en la calculadora: https://psychart.kr/es/
