Psychrometrický diagram PDF
Diagram k vytištění, rýsování pravítkem a odečítání hodnot. Vektorové PDF, ostré při jakémkoli zvětšení. Zdarma, bez registrace.
-

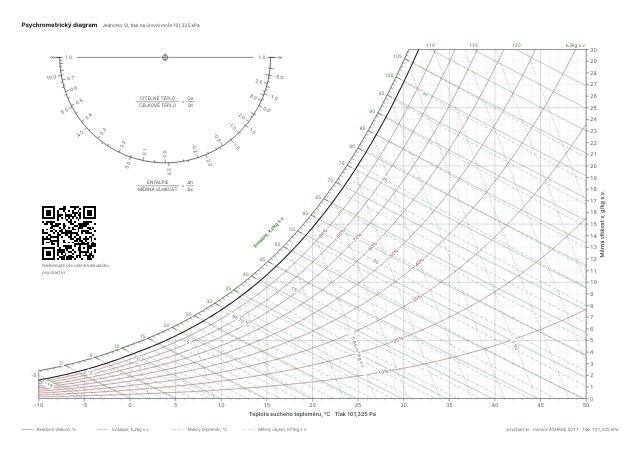

Standardní barevná
Stejné barvy jako v kalkulačce: relativní vlhkost hnědě, entalpie zeleně, mokrý teploměr čárkovaně modrozeleně, měrný objem tečkovaně fialově.
-

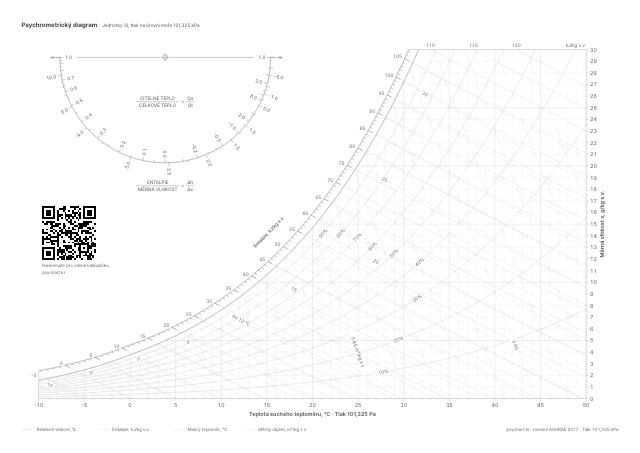

Světlá (pro ruční zakreslování)
Všechny čáry jsou tenké světle šedé, takže čáry tužkou a perem vyniknou. Čísla zůstávají dost tmavá, aby byla čitelná.
-

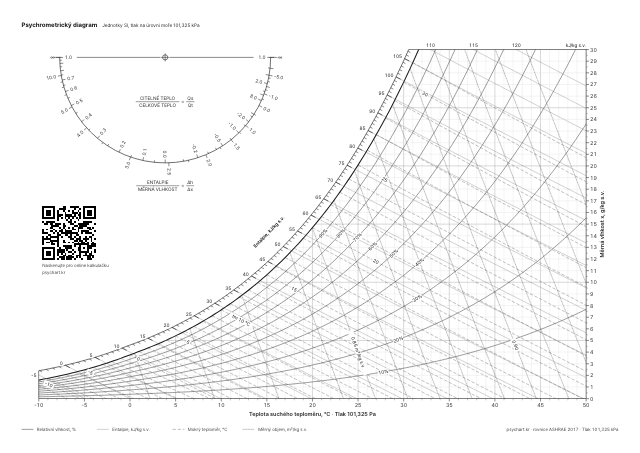

Černobílá
Pro černobílé tiskárny. Relativní vlhkost je silnější plná čára, entalpie tenká plná čára, mokrý teploměr dlouhé čárky a měrný objem krátké tečky.
Co diagram obsahuje
- Rozsah: teplota suchého teploměru -10 až 50 °C, měrná vlhkost 0 až 30 g/kg s.v.
- Jednotky SI (entalpie v kJ/kg s.v.), tlak 101,325 kPa (úroveň moře)
- Jemné rysky: suchý teploměr 1 °C, měrná vlhkost 0,5 g/kg, entalpie 1 kJ/kg, mokrý teploměr 1 °C, φ 10 %, měrný objem 0,01 m³/kg
- Úhloměr vlevo nahoře: faktor citelného tepla (SHF) a entalpie / měrná vlhkost (Δh/Δx)
- Rovnice: ASHRAE Handbook Fundamentals 2017, stejné jako v kalkulačce na tomto webu
Jak tisknout
- V tiskovém dialogu zvolte „Skutečná velikost“ (100 %) a orientaci na šířku. „Přizpůsobit stránce“ diagram mírně zmenší.
- Nemáte tiskárnu A3? Použijte soubor A4. Při tisku souboru A3 na A4 jsou text a rysky malé.
- Vše zůstává alespoň 10 mm od okraje, takže domácí tiskárny nic neodříznou.
Pro výuku a cvičení
- Sklon přímky faktoru citelného tepla převezměte z úhloměru vlevo nahoře a dvěma trojúhelníky ji posuňte rovnoběžně do stavového bodu.
- Hodnoty odečtené z diagramu si ověřte zadáním stejných dvou hodnot do kalkulačky. Hodnoty odečtené odhadem se mohou lišit v prvním desetinném místě.
Časté dotazy
Je PDF psychrometrického diagramu zdarma?
Ano. Stáhnete ho bez registrace a můžete si ho vytisknout pro studium nebo práci.
Jaké jednotky a podmínky diagram používá?
Jednotky SI (teplota suchého teploměru v °C, měrná vlhkost v g/kg suchého vzduchu, entalpie v kJ/kg suchého vzduchu) při tlaku na úrovni moře 101,325 kPa, v rozsahu -10 až 50 °C a 0 až 30 g/kg. Starší hodnoty v kcal/kg vynásobte 4,1868 pro kJ/kg.
Kde se naučím diagram číst?
Pod kalkulačkou najdete „Jak číst psychrometrický diagram“: osy a čáry, základní děje (ohřev, chlazení, vlhčení, odvlhčení, směšování) a kreslení přímky SHF. Hodnoty, které odečtete, si ověřte zadáním stejných dvou hodnot do kalkulačky: https://psychart.kr/cs/
