h,x-Diagramm als PDF zum Ausdrucken

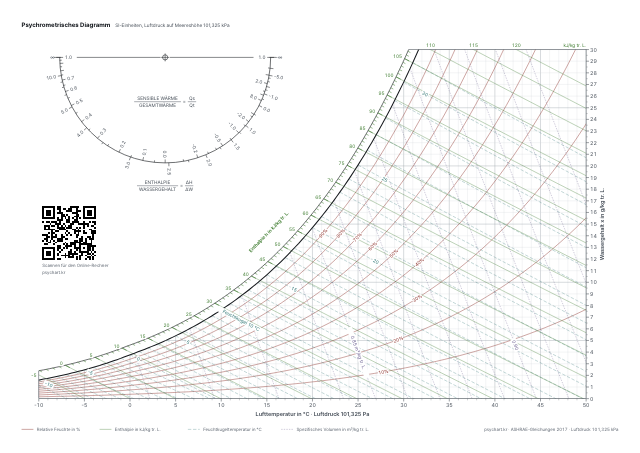

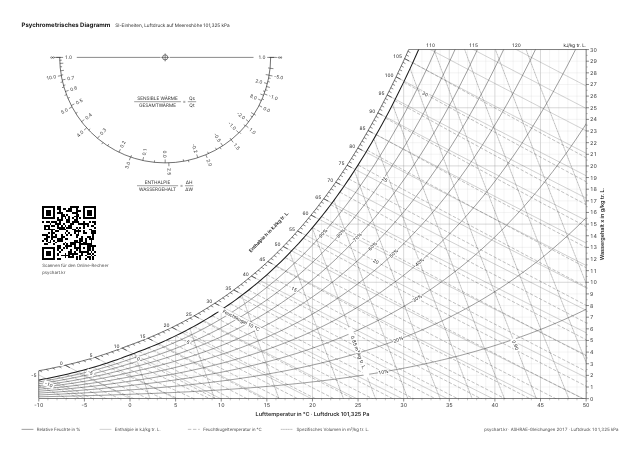

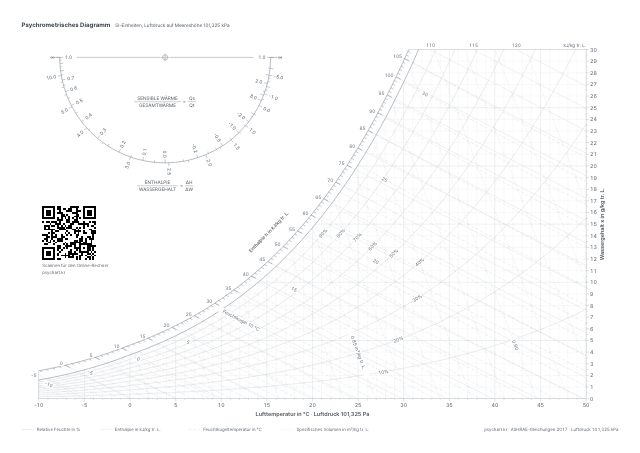

Dieses Diagramm drucken Sie aus, zeichnen mit Zeichendreiecken selbst Linien ein und lesen Werte ab. Es ist ein Vektor-PDF, das sich beliebig vergrößern lässt, kostenlos und ohne Registrierung. Das Diagramm liegt in der ASHRAE-Form vor: Lufttemperatur waagerecht, Wassergehalt senkrecht (gegenüber dem Mollier-h,x-Diagramm sind die Achsen vertauscht).

Das enthält das Diagramm

  • Bereich: Lufttemperatur -10 bis 50 °C, Wassergehalt 0 bis 30 g/kg tr. L.
  • SI-Einheiten (Enthalpie in kJ/kg tr. L.), Luftdruck 101,325 kPa (Meereshöhe)
  • Feinteilung: Lufttemperatur 1 °C, Wassergehalt 0,5 g/kg, Enthalpie 1 kJ/kg, Feuchtkugeltemperatur 1 °C, relative Feuchte 10 %, spezifisches Volumen 0,01 m³/kg
  • Winkelmesser oben links: SHR (Sensible Heat Ratio) und Enthalpie/Wassergehalt (ΔH/ΔW)
  • Gleichungen: ASHRAE Handbook Fundamentals 2017, dieselben wie im Rechner dieser Seite

So drucken Sie

  • Wählen Sie im Druckdialog den Maßstab „Originalgröße“ (100 %) und das Querformat. Mit „An Seite anpassen“ wird das Diagramm etwas kleiner.
  • Haben Sie keinen A3-Drucker, laden Sie die A4-Version herunter. Wird die A3-Datei auf A4 verkleinert, werden Schrift und Teilung klein.
  • Alles liegt mindestens 10 mm vom Rand entfernt, sodass auch Drucker für zu Hause nichts abschneiden.

Zum Üben (Ausbildung, Studium)

  • Die Steigung der SHR-Linie nehmen Sie vom Winkelmesser oben links und schieben sie mit zwei Zeichendreiecken parallel zum Zustandspunkt.
  • Aus dem Diagramm abgelesene Werte können Sie im Rechner mit denselben zwei Werten prüfen. Nach Augenmaß abgelesene Werte können sich in der ersten Nachkommastelle unterscheiden.

Häufige Fragen

Ist das PDF des psychrometrischen Diagramms kostenlos?

Ja. Sie können es ohne Registrierung sofort herunterladen, ausdrucken und für Studium und Beruf nutzen.

Welche Einheiten und Bedingungen gelten für das Diagramm?

SI-Einheiten (Lufttemperatur in °C, Wassergehalt in g/kg tr. L., Enthalpie in kJ/kg tr. L.) bei einem Luftdruck von 101,325 kPa auf Meereshöhe. Der Bereich reicht von -10 bis 50 °C und von 0 bis 30 g/kg. Werte älterer Lehrbücher in kcal/kg multiplizieren Sie mit 4,1868, um kJ/kg zu erhalten.

Wo finde ich eine Anleitung zum Lesen des Diagramms?

Unter dem Rechner erklärt „So lesen Sie das h,x-Diagramm“ die Achsen und Linien, die Reihenfolge des Ablesens, die Zustandsänderungen (Erwärmen, Kühlen, Befeuchten, Entfeuchten, Mischen) und das Zeichnen der SHR-Linie. Abgelesene Werte können Sie prüfen, indem Sie im Rechner dieselben zwei Werte eingeben: https://psychart.kr/de/
