Psychrometrisch diagram PDF
Een diagram om af te drukken, met geodriehoeken in te tekenen en waarden uit af te lezen. Vector-PDF die op elke zoom scherp blijft. Gratis, zonder registratie.
-

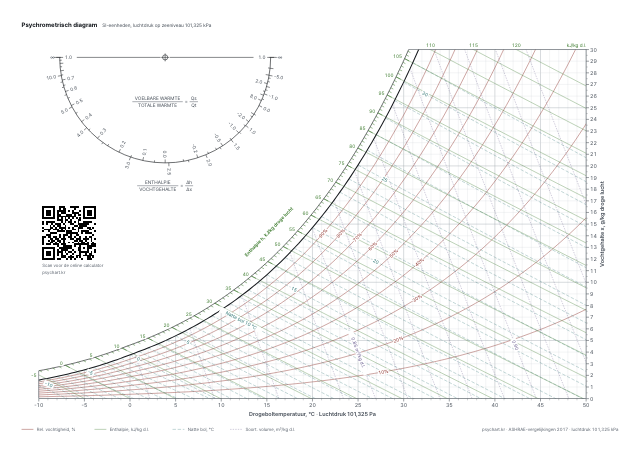

Standaardkleur
Dezelfde kleuren als de calculator: relatieve vochtigheid in roodbruin, enthalpie in groen, natte bol als blauwgroene streeplijn, soortelijk volume als grijsviolette streeplijn.
-

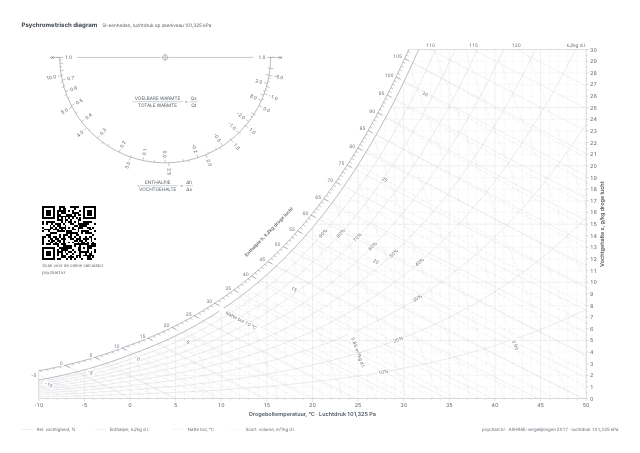

Licht (voor handmatig intekenen)
Alle lijnen in dun lichtgrijs, zodat potlood- en pennenlijnen opvallen. De cijfers blijven donker genoeg om te lezen.
-

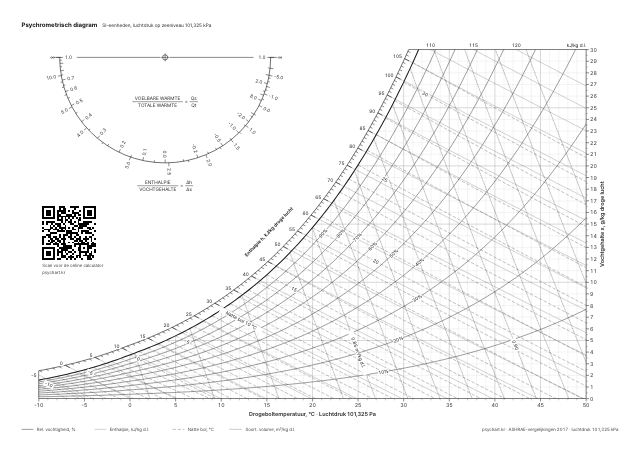

Zwart-wit
Voor monochrome printers. Relatieve vochtigheid is een dikkere doorgetrokken lijn, enthalpie een dunne doorgetrokken lijn, natte bol lange streepjes en soortelijk volume korte stippen.
Wat er op het diagram staat
- Bereik: drogebol -10 tot 50 °C, vochtgehalte 0 tot 30 g/kg droge lucht
- SI-eenheden (enthalpie in kJ/kg droge lucht), druk 101,325 kPa (zeeniveau)
- Fijne streepjes: drogebol 1 °C, vochtgehalte 0,5 g/kg, enthalpie 1 kJ/kg, natte bol 1 °C, RV 10%, soortelijk volume 0,01 m³/kg
- Hoekschaal linksboven: voelbare-warmte-factor (VWF, SHF) en enthalpie / vochtgehalte (Δh/Δx)
- Vergelijkingen: ASHRAE Handbook Fundamentals 2017, dezelfde als in de calculator van deze site
Afdrukken
- Kies in het afdrukvenster "Werkelijke grootte" (100%) en liggend. "Aanpassen aan pagina" verkleint het diagram iets.
- Geen A3-printer? Gebruik het A4-bestand. Het A3-bestand op A4 afdrukken maakt tekst en streepjes klein.
- Alles blijft minstens 10 mm van de rand, zodat ook thuisprinters het niet afsnijden.
Voor oefenopgaven
- Neem de helling van de VWF-lijn van de hoekschaal linksboven en verschuif die met twee geodriehoeken naar de luchttoestand.
- Controleer afgelezen waarden door dezelfde twee waarden in de calculator in te voeren. Op het oog afgelezen waarden kunnen in de eerste decimaal afwijken.
Veelgestelde vragen
Is het psychrometrisch diagram als PDF gratis?
Ja. Download het zonder registratie en druk het af voor studie of werk.
Welke eenheden en omstandigheden gebruikt het diagram?
SI-eenheden (drogebol in °C, vochtgehalte in g/kg droge lucht, enthalpie in kJ/kg droge lucht) bij de druk op zeeniveau, 101,325 kPa, voor -10 tot 50 °C en 0 tot 30 g/kg. Vermenigvuldig oudere kcal/kg-waarden met 4,1868 voor kJ/kg.
Waar leer ik het diagram lezen?
Onder de calculator behandelt "Een psychrometrisch diagram lezen" de assen en lijnen, de basisprocessen (verwarmen, koelen, bevochtigen, ontvochtigen, mengen) en het tekenen van de VWF-lijn. Controleer afgelezen waarden door dezelfde twee waarden in de calculator in te voeren: https://psychart.kr/nl/
Vraag niet gevonden? Plaats die op het communityforum of verstuur die via "Feedback" bovenaan. Laatst bijgewerkt: 2026-10-12.
