ดาวน์โหลดไซโครเมตริกชาร์ต PDF

แผนภูมิสำหรับพิมพ์ออกมาลากเส้นด้วยไม้ฉากและฝึกอ่านค่าด้วยตนเอง เป็น PDF แบบเวกเตอร์ที่ขยายแล้วไม่แตก ใช้ฟรีและไม่ต้องสมัครสมาชิก

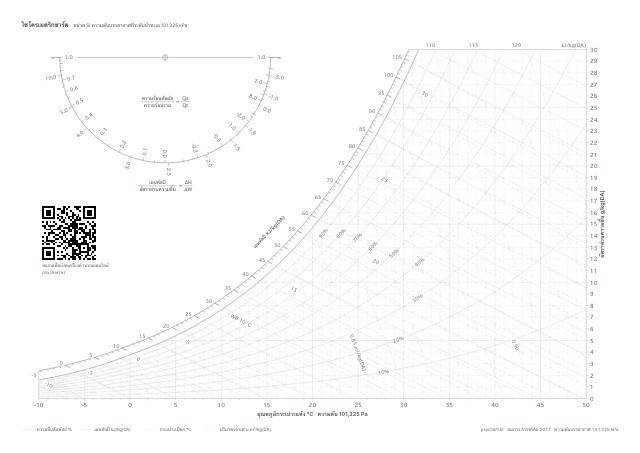

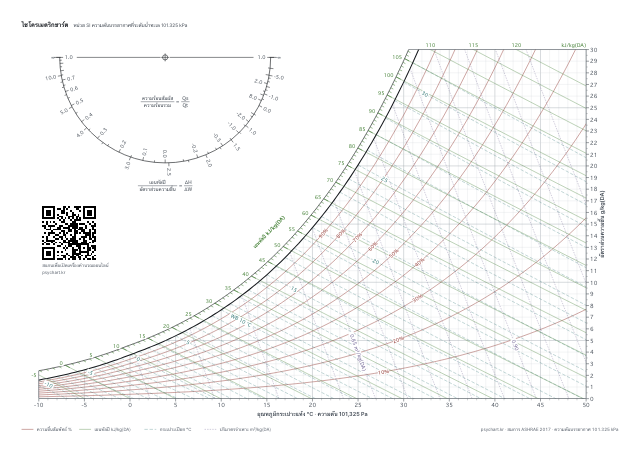

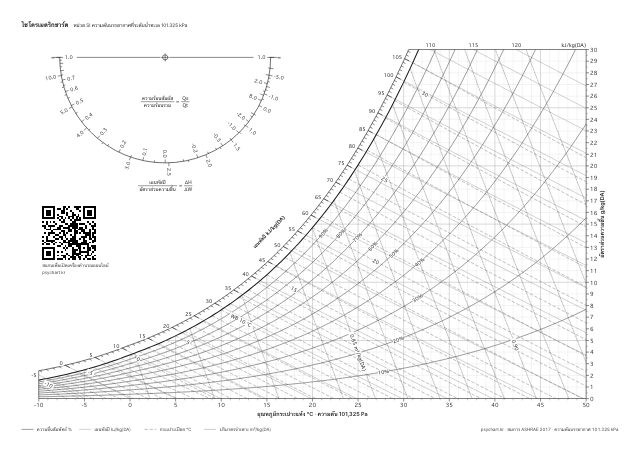

สิ่งที่มีในแผนภูมิ

  • ช่วงค่า: อุณหภูมิกระเปาะแห้ง -10 ถึง 50 °C อัตราส่วนความชื้น 0 ถึง 30 g/kg(DA)
  • หน่วย SI (เอนทัลปี kJ/kg(DA)) ความดันบรรยากาศ 101.325 kPa (ระดับน้ำทะเล)
  • ขีดสเกลละเอียด: กระเปาะแห้ง 1 °C อัตราส่วนความชื้น 0.5 g/kg เอนทัลปี 1 kJ/kg กระเปาะเปียก 1 °C ความชื้นสัมพัทธ์ 10% ปริมาตรจำเพาะ 0.01 m³/kg
  • ไม้โพรแทรกเตอร์มุมซ้ายบน: สัดส่วนความร้อนสัมผัส (SHF) และเอนทัลปี/อัตราส่วนความชื้น (ΔH/ΔW)
  • สมการ: ASHRAE Handbook Fundamentals 2017 เป็นสมการเดียวกับเครื่องคำนวณของเว็บไซต์นี้

วิธีพิมพ์

  • ในหน้าต่างพิมพ์ ให้เลือกสัดส่วนเป็น “ขนาดจริง” (100%) และแนวนอน ถ้าเปิด “พอดีกับหน้า” แผนภูมิจะเล็กลงเล็กน้อย
  • ถ้าไม่มีเครื่องพิมพ์ A3 ให้ดาวน์โหลดแบบ A4 การย่อไฟล์ A3 เพื่อพิมพ์บน A4 จะทำให้ตัวอักษรและขีดสเกลเล็กลง
  • ทุกส่วนอยู่ห่างจากขอบอย่างน้อย 10 mm เครื่องพิมพ์ตามบ้านจึงไม่ตัดขอบ

เมื่อใช้ฝึกเขียนกระบวนการ

  • เส้น SHF ให้อ่านความชันจากไม้โพรแทรกเตอร์มุมซ้ายบน แล้วใช้ไม้ฉากสองอันเลื่อนขนานไปยังจุดสภาวะอากาศเพื่อลากเส้น
  • ค่าที่อ่านจากแผนภูมิตรวจสอบได้ด้วยการกรอกค่าสองค่าเดียวกันในเครื่องคำนวณ ค่าที่อ่านด้วยตาอาจต่างกันที่ทศนิยมตำแหน่งแรก

คำถามที่พบบ่อย

PDF ไซโครเมตริกชาร์ตใช้ฟรีหรือไม่

ฟรี ดาวน์โหลดได้ทันทีโดยไม่ต้องสมัครสมาชิก พิมพ์ออกมาใช้เรียนและทำงานได้

แผนภูมินี้ใช้หน่วยและเงื่อนไขใด

ใช้หน่วย SI (กระเปาะแห้ง °C อัตราส่วนความชื้น g/kg(DA) เอนทัลปี kJ/kg(DA)) ที่ความดันบรรยากาศระดับน้ำทะเล 101.325 kPa ช่วงค่าคือกระเปาะแห้ง -10 ถึง 50 °C และอัตราส่วนความชื้น 0 ถึง 30 g/kg ค่า kcal/kg ในตำราเก่าคูณด้วย 4.1868 จะได้ kJ/kg

วิธีอ่านไซโครเมตริกชาร์ตอยู่ที่ไหน

ที่ส่วน “วิธีอ่านไซโครเมตริกชาร์ต” ใต้หน้าเครื่องคำนวณ สรุปไว้ทั้งลำดับการอ่านแกนและเส้น การเปลี่ยนสภาวะ (ทำความร้อน ทำความเย็น เพิ่มความชื้น ลดความชื้น ผสม) และวิธีลากเส้น SHF ค่าที่อ่านจากแผนภูมิตรวจสอบได้ด้วยการกรอกค่าสองค่าเดียวกันในเครื่องคำนวณ: https://psychart.kr/th/

ถ้าไม่พบคำถามที่ต้องการ ฝากไว้ที่ ชุมชน หรือส่งผ่าน “ขอปรับปรุง” ด้านบน แก้ไขล่าสุด 2026-10-12
