PDF carta psikrometrik
Carta untuk dicetak, dilukis dengan pembaris dan dibaca nilainya. PDF vektor yang kekal tajam pada sebarang zum. Percuma, tanpa pendaftaran.
-

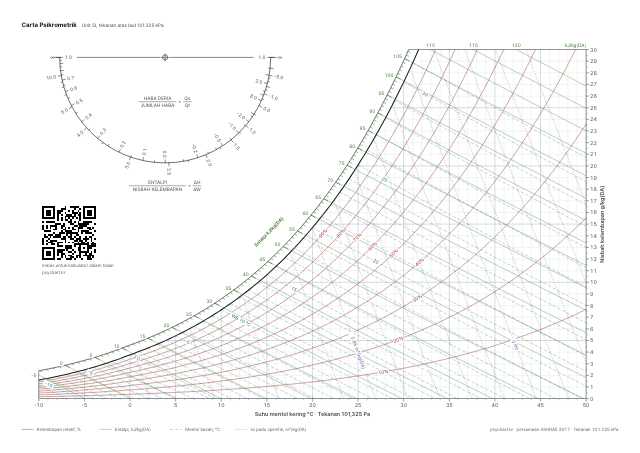

Warna standard
Warna sama seperti kalkulator: kelembapan relatif berwarna perang, entalpi berwarna hijau, mentol basah garis sempang hijau kebiruan, isi padu spesifik garis titik ungu.
-

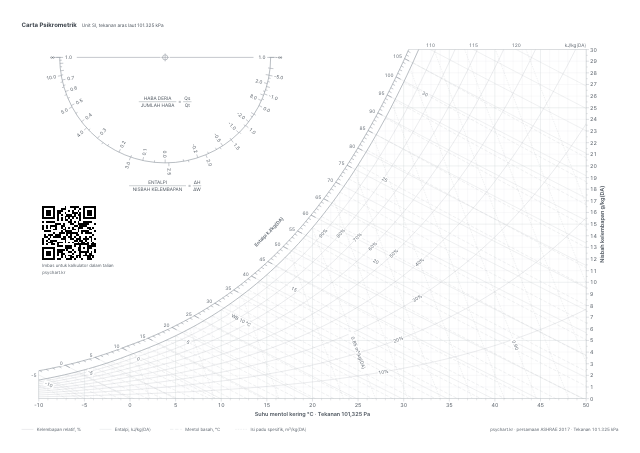

Cerah (untuk lukisan tangan)
Semua garis nipis berwarna kelabu cerah, supaya garis pensel dan pen jelas kelihatan. Nombor kekal cukup gelap untuk dibaca.
-

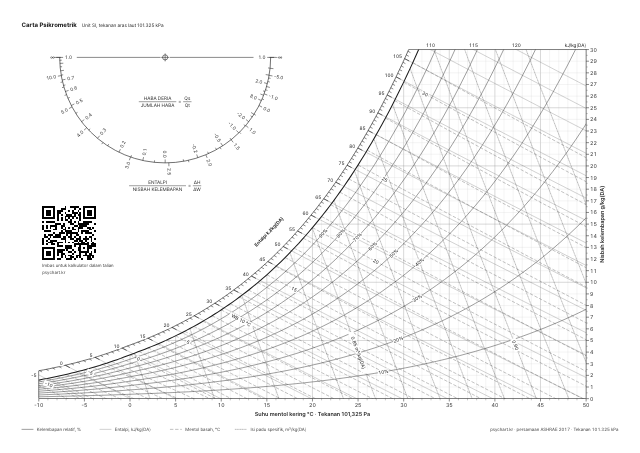

Hitam putih
Untuk pencetak monokrom. Kelembapan relatif ialah garis penuh yang lebih tebal, entalpi garis penuh nipis, mentol basah sempang panjang dan isi padu spesifik titik pendek.
Apa yang ada pada carta
- Julat: mentol kering -10 hingga 50 °C, nisbah kelembapan 0 hingga 30 g/kg(DA)
- Unit SI (entalpi dalam kJ/kg(DA)), tekanan 101.325 kPa (aras laut)
- Tanda halus: mentol kering 1 °C, nisbah kelembapan 0.5 g/kg, entalpi 1 kJ/kg, mentol basah 1 °C, RH 10 %, isi padu spesifik 0.01 m³/kg
- Protraktor di kiri atas: faktor haba deria (SHF) dan entalpi / nisbah kelembapan (ΔH/ΔW)
- Persamaan: ASHRAE Handbook Fundamentals 2017, sama seperti kalkulator laman ini
Cara mencetak
- Dalam dialog cetak, pilih "Saiz sebenar" (100 %) dan landskap. "Muat pada halaman" mengecilkan carta sedikit.
- Tiada pencetak A3? Gunakan fail A4. Mencetak fail A3 pada A4 menjadikan teks dan tanda kecil.
- Semuanya kekal sekurang-kurangnya 10 mm dari tepi, jadi pencetak rumah tidak akan memotongnya.
Untuk latihan peperiksaan
- Ambil cerun garis faktor haba deria daripada protraktor di kiri atas dan gelongsorkannya ke titik keadaan udara dengan dua sesiku.
- Semak nilai yang anda baca daripada carta dengan memasukkan dua nilai yang sama dalam kalkulator. Nilai yang dibaca dengan mata boleh berbeza pada tempat perpuluhan pertama.
Soalan lazim
Adakah PDF carta psikrometrik percuma?
Ya. Muat turun tanpa mendaftar dan cetak untuk belajar atau bekerja.
Unit dan keadaan apakah yang digunakan oleh carta ini?
Unit SI (mentol kering dalam °C, nisbah kelembapan dalam g/kg udara kering, entalpi dalam kJ/kg udara kering) pada tekanan aras laut, 101.325 kPa, merangkumi -10 hingga 50 °C dan 0 hingga 30 g/kg. Darabkan nilai kcal/kg daripada buku lama dengan 4.1868 untuk mendapatkan kJ/kg.
Di manakah saya boleh belajar cara membaca carta ini?
Di bawah kalkulator, "Cara membaca carta psikrometrik" merangkumi paksi dan garis, proses asas (pemanasan, penyejukan, pelembapan, penyahlembapan, percampuran) serta cara melukis garis SHF. Semak nilai yang anda baca dengan memasukkan dua nilai yang sama dalam kalkulator: https://psychart.kr/ms/
Tidak menemui soalan anda? Tanya di papan komuniti atau hantar melalui "Cadangan" di bahagian atas. Dikemas kini kali terakhir 2026-10-12.
