Diagramma psicrometrico PDF
Un diagramma da stampare, su cui tracciare con la squadra e leggere i valori. PDF vettoriale, nitido a qualsiasi ingrandimento. Gratuito, senza registrazione.
-

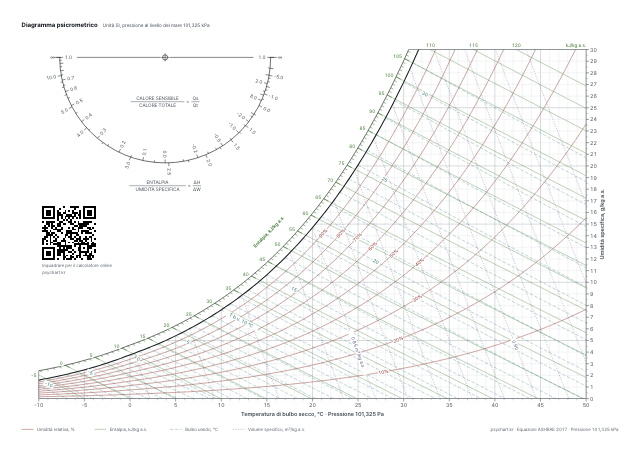

Colori standard
Stessi colori del calcolatore: umidità relativa in rosso-bruno, entalpia in verde, bulbo umido tratteggiato verde acqua, volume specifico punteggiato viola.
-

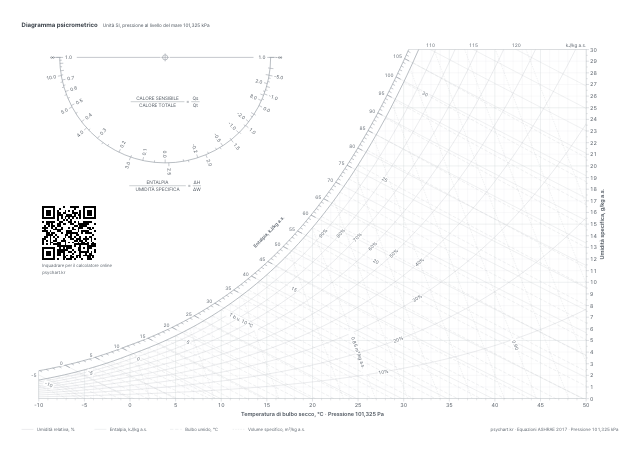

Chiaro (per tracciare a mano)
Tutte le linee in grigio chiaro sottile, così i segni a matita e a penna risaltano. I numeri restano abbastanza scuri da leggere.
-

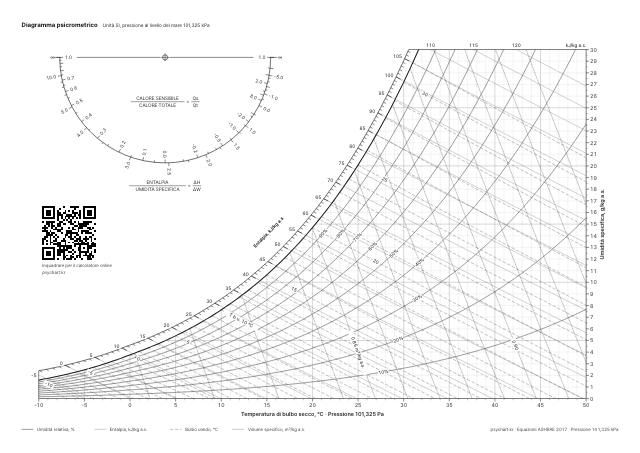

Bianco e nero
Per stampanti monocromatiche. L'umidità relativa è una linea continua più spessa, l'entalpia una linea continua sottile, il bulbo umido a tratti lunghi e il volume specifico a punti corti.
Contenuto del diagramma
- Campo: bulbo secco da -10 a 50 °C, umidità specifica da 0 a 30 g/kg a.s.
- Unità SI (entalpia in kJ/kg a.s.), pressione 101,325 kPa (livello del mare)
- Tacche fini: bulbo secco 1 °C, umidità specifica 0,5 g/kg, entalpia 1 kJ/kg, bulbo umido 1 °C, UR 10%, volume specifico 0,01 m³/kg
- Goniometro in alto a sinistra: fattore termico (SHF) ed entalpia / umidità specifica (ΔH/ΔW)
- Equazioni: ASHRAE Handbook Fundamentals 2017, le stesse del calcolatore di questo sito
Come stampare
- Nella finestra di stampa scegliere «Dimensione effettiva» (100%) e l'orientamento orizzontale. «Adatta alla pagina» riduce leggermente il diagramma.
- Nessuna stampante A3? Usare il file A4. Stampando il file A3 su A4, testo e tacche risultano piccoli.
- Tutto resta ad almeno 10 mm dal bordo, così le stampanti domestiche non tagliano nulla.
Per esercitarsi in vista di esami
- Prendere la pendenza della retta del fattore termico dal goniometro in alto a sinistra e portarla sul punto di stato con due squadre.
- Controllare i valori letti sul diagramma inserendo gli stessi due valori nel calcolatore. I valori letti a occhio possono differire alla prima cifra decimale.
Domande frequenti
Il PDF del diagramma psicrometrico è gratuito?
Sì. Scaricarlo senza registrarsi e stamparlo per studio o lavoro.
Quali unità e condizioni usa il diagramma?
Unità SI (bulbo secco in °C, umidità specifica in g/kg di aria secca, entalpia in kJ/kg di aria secca) alla pressione al livello del mare, 101,325 kPa, da -10 a 50 °C e da 0 a 30 g/kg. Moltiplicare per 4,1868 i vecchi valori in kcal/kg per ottenere kJ/kg.
Dove si impara a leggere il diagramma?
Sotto il calcolatore, «Come leggere il diagramma psicrometrico» spiega assi e linee, le trasformazioni di base (riscaldamento, raffreddamento, umidificazione, deumidificazione, miscela) e il tracciamento della retta SHF. Per controllare i valori letti, inserire gli stessi due valori nel calcolatore: https://psychart.kr/it/
Domanda non trovata? Scriverla sulla bacheca della community o inviarla con «Feedback» in alto. Ultimo aggiornamento: 2026-10-12.
