Psikrometrik diyagram PDF

Yazdırıp gönye ve cetvelle çizgi çizerek ve değer okuyarak çalışabileceğiniz bir diyagramdır. Her büyütmede net kalan vektör PDF'tir; ücretsizdir ve üyelik gerektirmez.

Diyagramda neler var

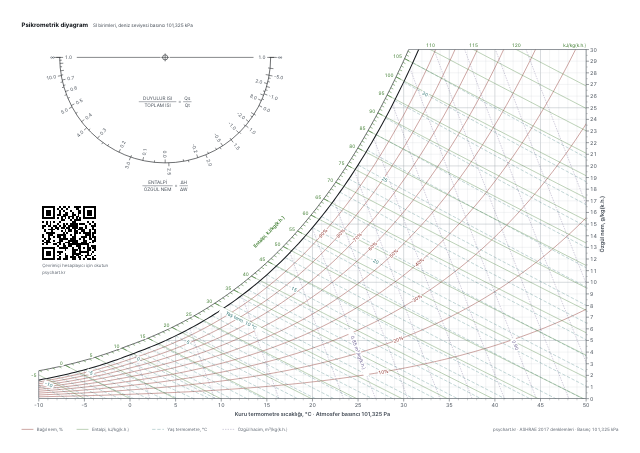

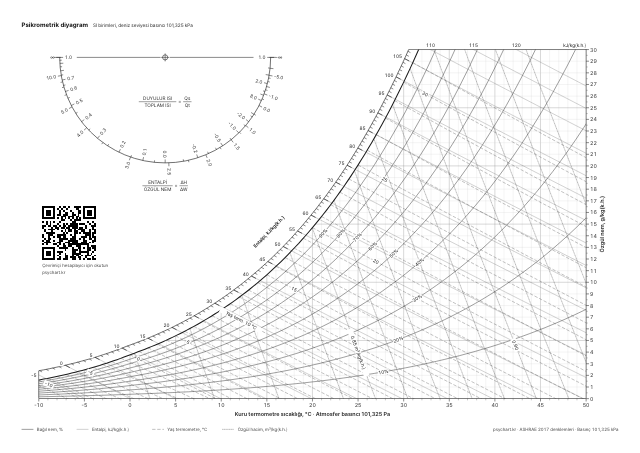

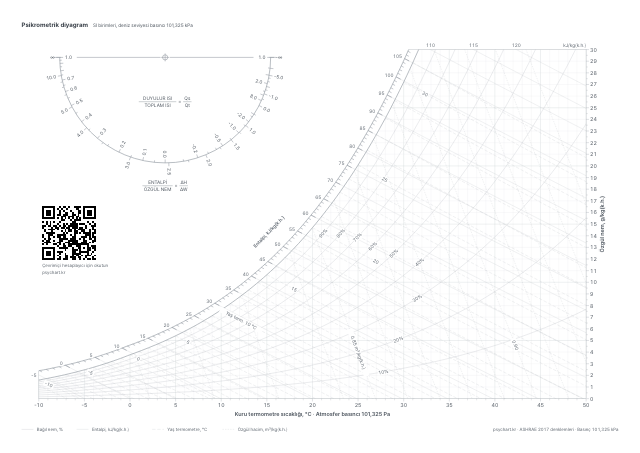

  • Aralık: kuru termometre -10 ile 50 °C, özgül nem 0 ile 30 g/kg(k.h.)
  • SI birimleri (entalpi kJ/kg(k.h.)), atmosfer basıncı 101,325 kPa (deniz seviyesi)
  • İnce bölmeler: kuru termometre 1 °C, özgül nem 0,5 g/kg, entalpi 1 kJ/kg, yaş termometre 1 °C, bağıl nem %10, özgül hacim 0,01 m³/kg
  • Sol üstte açıölçer: duyulur ısı oranı (SHF) ve entalpi / özgül nem (ΔH/ΔW)
  • Denklemler: ASHRAE Handbook Fundamentals 2017, bu sitedeki hesaplayıcıyla aynı

Nasıl yazdırılır

  • Yazdırma penceresinde ölçeği "Gerçek boyut" (%100), yönü yatay seçin. "Sayfaya sığdır" seçeneği diyagramı biraz küçültür.
  • A3 yazıcınız yoksa A4 dosyasını kullanın. A3 dosyasını A4'e küçülterek yazdırmak yazıları ve bölmeleri küçültür.
  • Her şey kenardan en az 10 mm içeride kaldığı için ev yazıcılarında kesilmez.

Sınav alıştırması için

  • Duyulur ısı oranı çizgisinin eğimini sol üstteki açıölçerden alın ve iki gönye ile hal noktasına paralel kaydırarak çizin.
  • Diyagramdan okuduğunuz değerleri, aynı iki girdiyi hesaplayıcıya yazarak doğrulayabilirsiniz. Gözle okunan değerler ilk ondalık basamakta farklı çıkabilir.

Sık sorulan sorular

Psikrometrik diyagram PDF'i ücretsiz mi?

Evet. Üye olmadan hemen indirip yazdırarak ders çalışmada ve işte kullanabilirsiniz.

Diyagram hangi birim ve koşulları kullanıyor?

SI birimleri (kuru termometre °C, özgül nem g/kg kuru hava, entalpi kJ/kg kuru hava) ve deniz seviyesi basıncı 101,325 kPa esas alınmıştır; aralık kuru termometre -10 ile 50 °C, özgül nem 0 ile 30 g/kg'dır. Eski kaynaklardaki kcal/kg değerlerini 4,1868 ile çarparsanız kJ/kg elde edersiniz.

Diyagramın nasıl okunacağını nerede öğrenebilirim?

Hesaplayıcı sayfasının altındaki "Psikrometrik diyagram nasıl okunur" bölümü eksenleri ve çizgileri, temel prosesleri (ısıtma, soğutma, nemlendirme, nem alma, karışım) ve SHF çizgisinin nasıl çizileceğini anlatır. Diyagramdan okuduğunuz değerleri, aynı iki girdiyi hesaplayıcıya yazarak doğrulayabilirsiniz: https://psychart.kr/tr/

Sorunuzu bulamadıysanız topluluk panosuna yazın veya üstteki "Geri bildirim" ile gönderin. Son güncelleme: 2026-10-12.
