Diagram Psikrometrik PDF
Diagram latihan untuk dicetak: tarik garis dengan penggaris segitiga lalu baca nilainya. PDF vektor yang tetap tajam saat diperbesar. Gratis, tanpa perlu mendaftar.
-

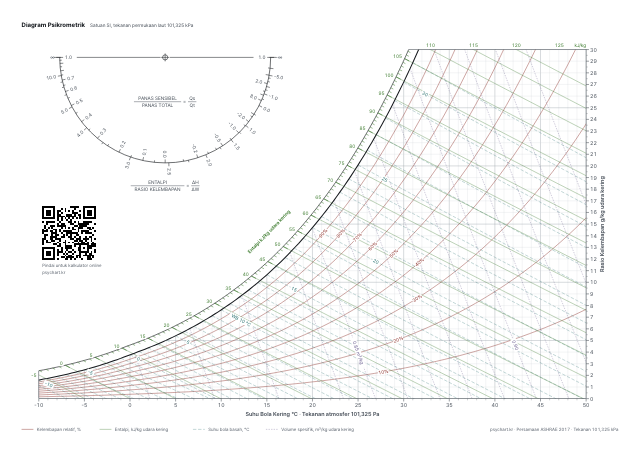

Warna standar
Warnanya sama dengan kalkulator: kelembapan relatif cokelat kemerahan, entalpi hijau, suhu bola basah garis putus-putus biru kehijauan, dan volume spesifik garis titik-titik ungu keabu-abuan.
-

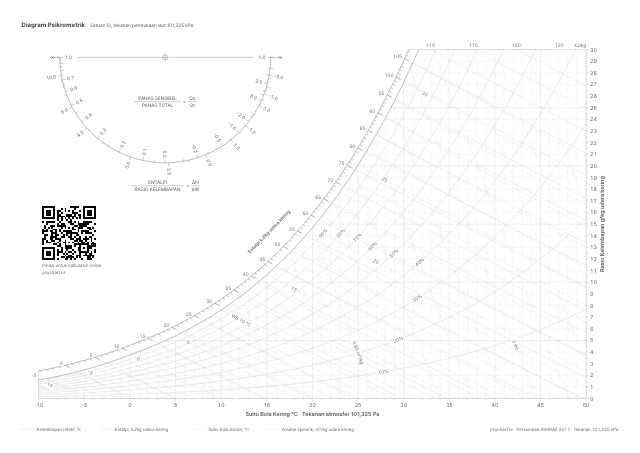

Warna muda (untuk digambar tangan)
Semua garis dicetak tipis dengan abu-abu muda, sehingga garis dan titik dari pensil atau pulpen terlihat jelas. Angka tetap cukup gelap untuk dibaca.
-

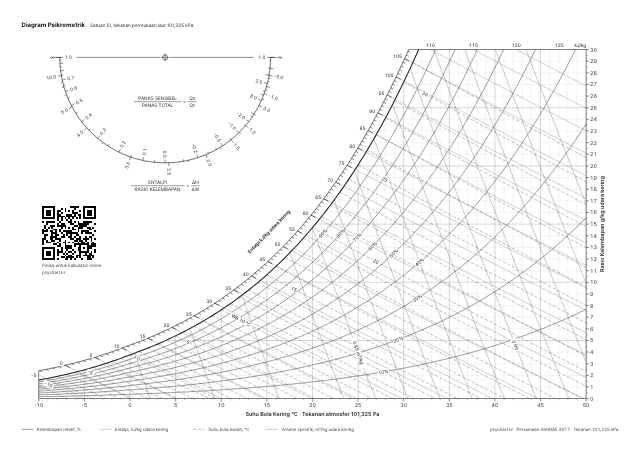

Hitam putih
Untuk printer monokrom. Kelembapan relatif berupa garis lurus tebal, entalpi garis lurus tipis, suhu bola basah garis putus-putus panjang, dan volume spesifik titik-titik pendek.
Isi diagram
- Rentang: suhu bola kering -10 sampai 50 °C, rasio kelembapan 0 sampai 30 g/kg udara kering
- Satuan SI (entalpi dalam kJ/kg udara kering), tekanan 101,325 kPa (permukaan laut)
- Skala halus: suhu bola kering 1 °C, rasio kelembapan 0,5 g/kg, entalpi 1 kJ/kg, suhu bola basah 1 °C, RH 10%, volume spesifik 0,01 m³/kg
- Skala di kiri atas: faktor panas sensibel (SHF) dan entalpi / rasio kelembapan (ΔH/ΔW)
- Rumus: ASHRAE Handbook Fundamentals 2017, sama dengan kalkulator di situs ini
Cara mencetak
- Di jendela cetak, pilih "Ukuran sebenarnya" (100%) dan orientasi lanskap. Opsi "Sesuaikan dengan halaman" akan memperkecil diagram sedikit.
- Tidak punya printer A3? Gunakan berkas A4. Mencetak berkas A3 pada kertas A4 membuat teks dan skala menjadi kecil.
- Semua elemen berjarak minimal 10 mm dari tepi, sehingga tidak terpotong di printer rumahan.
Untuk latihan ujian
- Ambil kemiringan garis faktor panas sensibel dari skala di kiri atas, lalu geser sejajar ke titik kondisi udara dengan dua penggaris segitiga.
- Periksa nilai yang Anda baca dari diagram dengan memasukkan dua nilai yang sama di kalkulator. Nilai yang dibaca dengan mata dapat berbeda pada angka desimal pertama.
Pertanyaan yang sering diajukan
Apakah PDF diagram psikrometrik ini gratis?
Ya. Unduh tanpa mendaftar, lalu cetak untuk belajar atau bekerja.
Diagram ini memakai satuan dan kondisi apa?
Satuan SI (suhu bola kering dalam °C, rasio kelembapan dalam g/kg udara kering, entalpi dalam kJ/kg udara kering) pada tekanan permukaan laut 101,325 kPa, mencakup -10 sampai 50 °C dan 0 sampai 30 g/kg. Kalikan nilai kcal/kg dari buku lama dengan 4,1868 untuk mendapatkan kJ/kg.
Di mana saya bisa belajar membaca diagram ini?
Di bawah kalkulator, bagian "Cara membaca diagram psikrometrik" menjelaskan sumbu dan garis, proses dasar (pemanasan, pendinginan, humidifikasi, dehumidifikasi, pencampuran), dan cara menggambar garis SHF. Periksa nilai yang Anda baca dengan memasukkan dua nilai yang sama di kalkulator: https://psychart.kr/id/
Tidak menemukan pertanyaan Anda? Tanyakan di papan komunitas atau kirim lewat "Saran" di bagian atas. Terakhir diperbarui 2026-10-12.
