Pszichrometrikus diagram PDF

Nyomtatható diagram, amelybe vonalzóval vonalakat húzhat, és értékeket olvashat le. Vektoros PDF, amely bármekkora nagyításnál éles. Ingyenes, regisztráció nélkül.

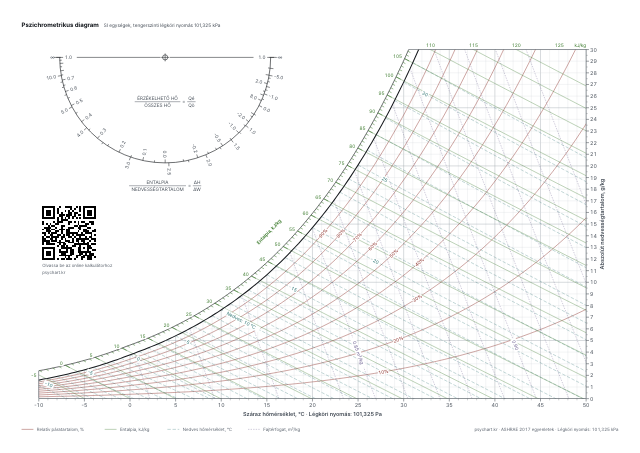

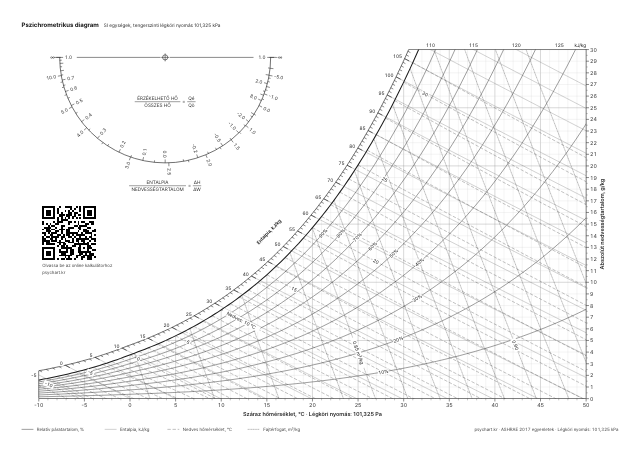

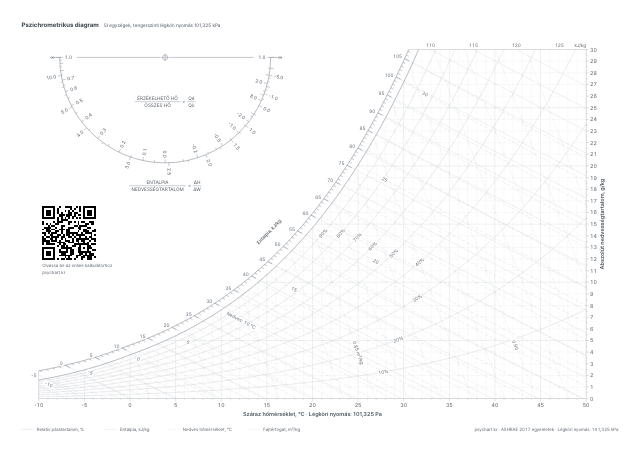

Mi található a diagramon

  • Tartomány: száraz hőmérséklet -10 és 50 °C között, abszolút nedvességtartalom 0 és 30 g/kg között (1 kg száraz levegőre)
  • SI mértékegységek (entalpia kJ/kg, 1 kg száraz levegőre), légköri nyomás 101,325 kPa (tengerszint)
  • Finom osztások: száraz hőmérséklet 1 °C, nedvességtartalom 0,5 g/kg, entalpia 1 kJ/kg, nedves hőmérséklet 1 °C, relatív páratartalom 10%, fajtérfogat 0,01 m³/kg
  • Szögmérő a bal felső sarokban: érzékelhető hőhányad (SHF), valamint entalpia/nedvességtartalom (ΔH/ΔW)
  • Képletek: ASHRAE Handbook Fundamentals 2017, megegyeznek az oldal kalkulátorának képleteivel

Nyomtatás

  • A nyomtatási ablakban a méretezésnél a „Tényleges méret” (100%) beállítást, a tájolásnál a fekvőt válassza. Az „Oldalhoz igazítás” kissé összezsugorítja a diagramot.
  • Ha nincs A3 nyomtatója, az A4-es változatot töltse le. Az A3-as változat A4-re kicsinyített nyomtatása kicsi betűket és osztásokat eredményez.
  • Minden elem legalább 10 mm-re van a széltől, így az otthoni nyomtatók sem vágják le.

Vizsgagyakorláshoz

  • Az érzékelhető hőhányad (SHF) vonalának meredekségét a bal felső szögmérőről vegye át, majd két vonalzóval (derékszögű háromszöggel) tolja párhuzamosan az állapotpontig, és húzza meg.
  • A diagramról leolvasott értékeket ellenőrizheti, ha ugyanazt a két értéket megadja a kalkulátorban. A szemmel leolvasott érték az első tizedesjegyben eltérhet.

Gyakorlás a kinyomtatott diagramon (9 feladat, értékeléssel és szerkesztési lépésekkel)

Gyakori kérdések

Ingyenes a pszichrometrikus diagram PDF?

Igen. Regisztráció nélkül letölthető, kinyomtatható, és tanuláshoz vagy munkához is használható.

Milyen mértékegységeket és feltételeket használ a diagram?

SI mértékegységek (száraz hőmérséklet °C-ban, abszolút nedvességtartalom g/kg-ban, entalpia kJ/kg-ban, 1 kg száraz levegőre vonatkoztatva), tengerszinti légköri nyomás (101,325 kPa), a tartomány -10 és 50 °C, illetve 0 és 30 g/kg. A régebbi tankönyvek kcal/kg értékét 4,1868-cal szorozva kapja meg a kJ/kg értéket.

Hol tanulhatom meg a diagram olvasását?

A kalkulátor alatti „A pszichrometrikus diagram olvasása” rész összefoglalja a tengelyeket és vonalakat, az alapvető állapotváltozásokat (fűtés, hűtés, párásítás, párátlanítás, keverés) és az SHF-vonal megrajzolását. A diagramról leolvasott értékeket úgy ellenőrizheti, hogy ugyanazt a két értéket megadja a kalkulátorban: https://psychart.kr/hu/

Ha itt nem találja a kérdését, írja meg a közösségi fórumon, vagy küldje el a felső „Fejlesztési javaslat” gombbal. Utolsó módosítás: 2026-10-12
