Diagramme de l'air humide PDF

Un diagramme à imprimer, sur lequel tracer à la règle et lire des valeurs. PDF vectoriel, net à tous les niveaux de zoom. Gratuit, sans inscription.

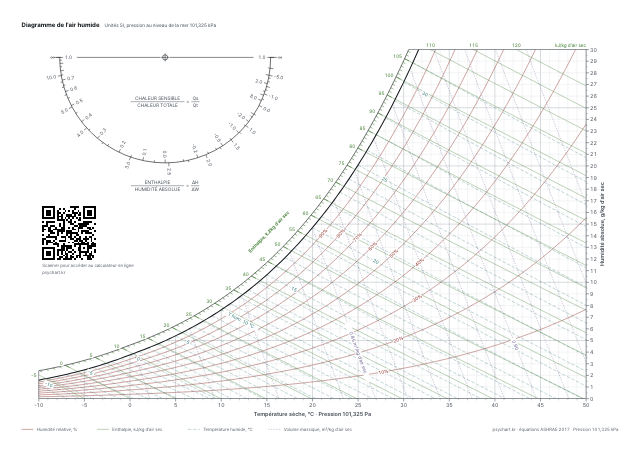

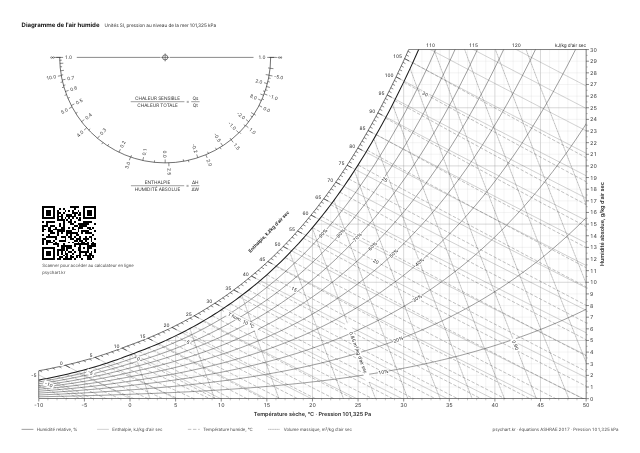

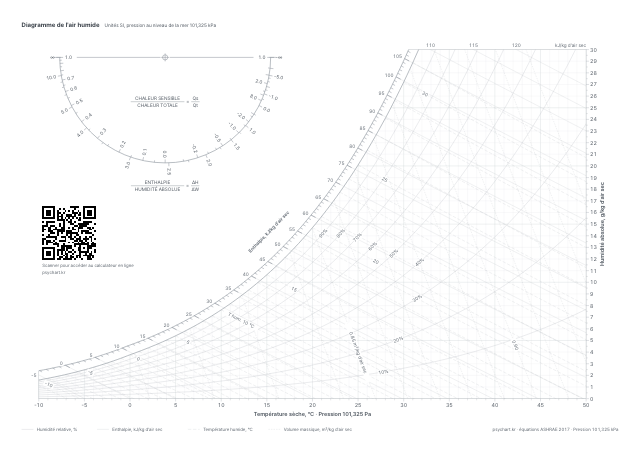

Contenu du diagramme

  • Plage : température sèche de -10 à 50 °C, humidité absolue de 0 à 30 g/kg d'air sec
  • Unités SI (enthalpie en kJ/kg d'air sec), pression 101,325 kPa (niveau de la mer)
  • Graduations fines : température sèche 1 °C, humidité absolue 0,5 g/kg, enthalpie 1 kJ/kg, température humide 1 °C, HR 10 %, volume massique 0,01 m³/kg
  • Rapporteur en haut à gauche : facteur de chaleur sensible (FCS) et enthalpie / humidité absolue (ΔH/ΔW)
  • Équations : ASHRAE Handbook Fundamentals 2017, les mêmes que celles du calculateur de ce site

Comment imprimer

  • Dans la boîte de dialogue d'impression, choisissez « Taille réelle » (100 %) et le mode paysage. « Ajuster à la page » réduit légèrement le diagramme.
  • Pas d'imprimante A3 ? Utilisez le fichier A4. Imprimer le fichier A3 sur du A4 rend le texte et les graduations petits.
  • Tout reste à au moins 10 mm du bord, de sorte que les imprimantes domestiques ne coupent rien.

Pour s'entraîner au tracé

  • Relevez la pente de la droite de FCS sur le rapporteur en haut à gauche et reportez-la jusqu'au point d'état en faisant glisser deux équerres.
  • Vérifiez les valeurs lues sur le diagramme en saisissant les deux mêmes valeurs dans le calculateur. Les valeurs lues à l'œil peuvent différer à la première décimale.

Questions fréquentes

Le PDF du diagramme de l'air humide est-il gratuit ?

Oui. Téléchargez-le sans vous inscrire et imprimez-le pour l'étude ou le travail.

Quelles unités et quelles conditions le diagramme utilise-t-il ?

Unités SI (température sèche en °C, humidité absolue en g/kg d'air sec, enthalpie en kJ/kg d'air sec) à la pression du niveau de la mer, 101,325 kPa, pour -10 à 50 °C et 0 à 30 g/kg. Multipliez les anciennes valeurs en kcal/kg par 4,1868 pour obtenir des kJ/kg.

Où apprendre à lire le diagramme ?

Sous le calculateur, « Comment lire un diagramme de l'air humide » présente les axes et les courbes, les évolutions de base (chauffage, refroidissement, humidification, déshumidification, mélange) et le tracé de la droite de FCS. Vérifiez les valeurs lues en saisissant les deux mêmes valeurs dans le calculateur : https://psychart.kr/fr/
