Carta psicrométrica em PDF
Uma carta para imprimir, traçar com régua e ler valores. PDF vetorial, nítido em qualquer zoom. Grátis, sem cadastro.
-

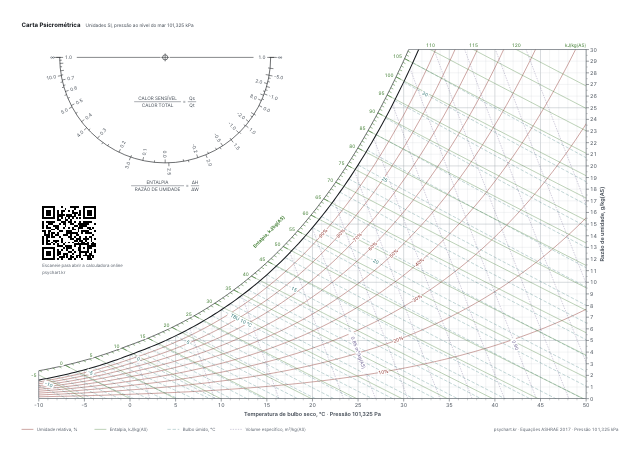

Cor padrão
As mesmas cores da calculadora: umidade relativa em marrom, entalpia em verde, bulbo úmido tracejado em azul-esverdeado, volume específico pontilhado em violeta.
-

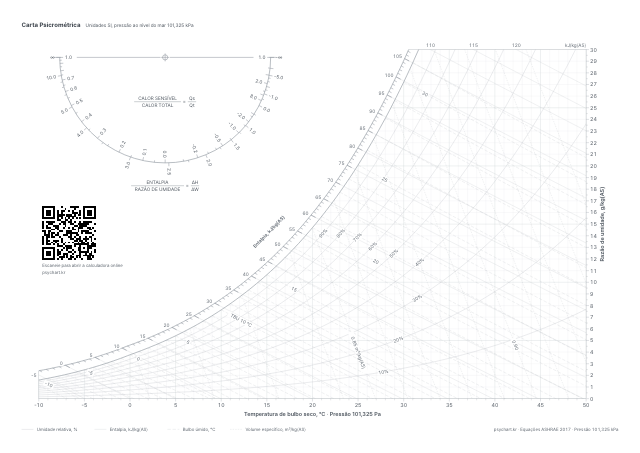

Clara (para traçar à mão)
Todas as linhas em cinza-claro fino, para que os traços de lápis e caneta se destaquem. Os números continuam escuros o bastante para a leitura.
-

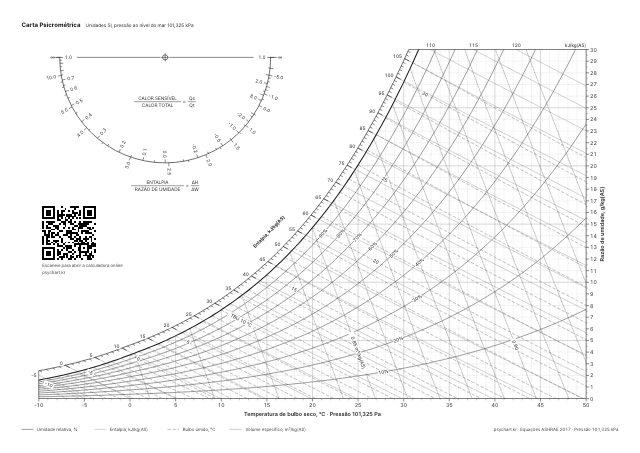

Preto e branco
Para impressoras monocromáticas. A umidade relativa é uma linha contínua mais grossa, a entalpia uma linha contínua fina, o bulbo úmido tem traços longos e o volume específico, pontos curtos.
O que há na carta
- Faixa: bulbo seco de -10 a 50 °C, razão de umidade de 0 a 30 g/kg(AS)
- Unidades SI (entalpia em kJ/kg(AS)), pressão de 101,325 kPa (nível do mar)
- Marcações finas: bulbo seco 1 °C, razão de umidade 0,5 g/kg, entalpia 1 kJ/kg, bulbo úmido 1 °C, UR 10%, volume específico 0,01 m³/kg
- Transferidor no alto à esquerda: fator de calor sensível (FCS) e entalpia / razão de umidade (ΔH/ΔW)
- Equações: ASHRAE Handbook Fundamentals 2017, as mesmas da calculadora deste site
Como imprimir
- Na janela de impressão, escolha "Tamanho real" (100%) e orientação horizontal. "Ajustar à página" reduz um pouco a carta.
- Sem impressora A3? Use o arquivo A4. Imprimir o arquivo A3 em A4 deixa o texto e as marcações pequenos.
- Tudo fica a pelo menos 10 mm da borda, para que impressoras domésticas não cortem nada.
Para traçar à mão
- Tome a inclinação da linha do fator de calor sensível no transferidor no alto à esquerda e deslize-a até o ponto de estado com dois esquadros.
- Confira os valores lidos na carta informando os mesmos dois valores na calculadora. Valores lidos a olho podem diferir na primeira casa decimal.
Perguntas frequentes
A carta psicrométrica em PDF é grátis?
Sim. Baixe sem se cadastrar e imprima para estudar ou trabalhar.
Quais unidades e condições a carta usa?
Unidades SI (bulbo seco em °C, razão de umidade em g/kg de ar seco, entalpia em kJ/kg de ar seco), à pressão do nível do mar, 101,325 kPa, cobrindo de -10 a 50 °C e de 0 a 30 g/kg. Multiplique valores antigos em kcal/kg por 4,1868 para obter kJ/kg.
Onde aprendo a ler a carta?
Abaixo da calculadora, "Como ler a carta psicrométrica" explica os eixos e as linhas, os processos básicos (aquecimento, resfriamento, umidificação, desumidificação, mistura) e o traçado da linha de FCS. Confira os valores que você ler informando os mesmos dois valores na calculadora: https://psychart.kr/pt/
