焓湿图 PDF 下载（空白焓湿图 A4 A3 打印）
打印出来，用三角尺亲手画线、读数的练习用焓湿图。是放大也不失真的矢量 PDF，免费且无需注册。本站提供的是 ASHRAE 式焓湿图（横轴为干球温度，纵轴为含湿量），暂不提供 h-d 斜角坐标图。
图上包含的内容

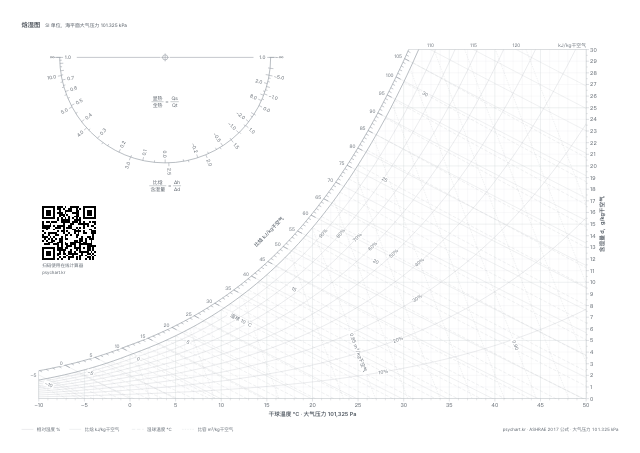

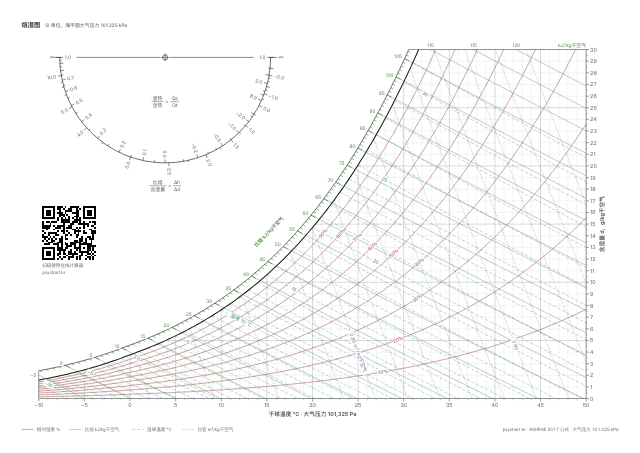

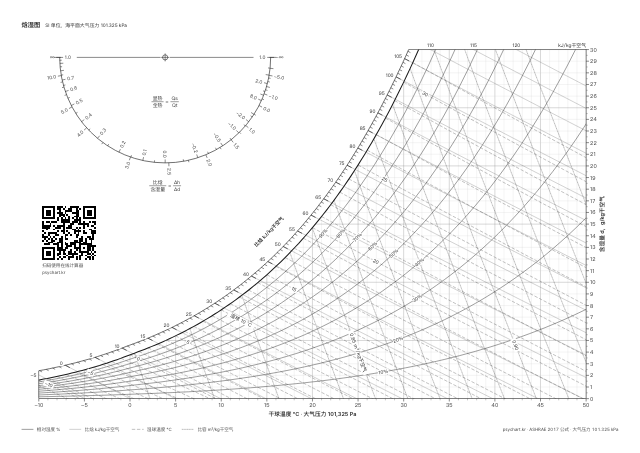

- 范围：干球温度 -10～50 °C，含湿量 0～30 g/kg干空气
- SI 单位（比焓 kJ/kg干空气），大气压力 101.325 kPa（海平面）
- 细刻度：干球 1 °C，含湿量 0.5 g/kg，比焓 1 kJ/kg，湿球 1 °C，相对湿度 10 %，比容 0.01 m³/kg
- 左上角量角器：显热比（SHF）、热湿比 ε（Δh/Δd）
- 计算公式：ASHRAE Handbook Fundamentals 2017，与本站计算器相同
打印方法
- 在打印窗口中将缩放设为“实际大小”（100 %），方向选“横向”。如果勾选“适应页面”，焓湿图会略微缩小。
- 没有 A3 打印机时，请下载 A4 版。把 A3 版缩小到 A4 打印，文字和刻度会变小。
- 图面距边缘 10 mm 以上，家用打印机也不会被裁切。
用于练习作图时
- 显热比线：从左上角的量角器取得斜率，用两块三角尺平行移动到状态点处画线。
- 在图上读出的数值，可以到计算器中输入相同的两个参数来校核。目测读数在小数点后第一位可能有差异。
常见问题
焓湿图 PDF 免费吗？
免费。无需注册即可下载、打印，用于学习和工作。
是什么单位和条件的焓湿图？
SI 单位（干球温度 °C，含湿量 g/kg干空气，比焓 kJ/kg干空气），以海平面大气压力 101.325 kPa 为准，范围为干球 -10～50 °C，含湿量 0～30 g/kg。旧教材中的 kcal/kg 数值乘以 4.1868 即为 kJ/kg。
焓湿图怎么看？
计算器页面下方的“焓湿图怎么看”整理了坐标轴和各条线的读法、状态变化（加热、冷却、加湿、除湿、混合）以及显热比线的画法。在图上读出的数值，可以在计算器中输入相同的两个参数来校核：https://psychart.kr/zh/
