Pszichrometrikus diagram online és kalkulátor
A psychart.kr ingyenes online pszichrometrikus diagram légtechnikai (HVAC) mérnököknek és mérnökhallgatóknak. Kattintson a diagramra, vagy adjon meg két értéket, és azonnal megkapja a száraz hőmérsékletet, a relatív páratartalmat, az abszolút nedvességtartalmat, az entalpiát, a nedves hőmérsékletet, a harmatpontot, a fajtérfogatot, a sűrűséget és a vízgőz parciális nyomását. A számítások az ASHRAE Handbook Fundamentals 2017 egyenleteit követik.
Nagy felbontású pszichrometrikus diagram, ingyenes PDF és PNG letöltés
A pszichrometrikus diagram olvasása
- A vízszintes tengely a száraz hőmérséklet (°C), a jobb oldali függőleges tengely az abszolút nedvességtartalom (g/kg száraz levegőre). Egy pontot ez a két érték határoz meg, a többi jellemzőt a ponton átmenő vonalakról olvashatja le.
- A bal alsó sarokból a jobb felső felé ívelő görbék az állandó relatív páratartalmú görbék, a legfelső vastag görbe a 100%-os telítési görbe. A harmatpont az a hőmérséklet, ahol a pontból balra húzott vízszintes egyenes metszi a telítési görbét.
- A bal felsőtől a jobb alsó felé lejtő ferde vonalak az entalpiavonalak (kJ/kg száraz levegőre), a velük közel párhuzamos szaggatott vonalak a nedves hőmérséklet vonalai. A meredek pontozott vonalak a fajtérfogatot (m³/kg száraz levegőre) jelölik.
- Állapotváltozások: a fűtés és hűtés (érzékelhető hő) vízszintes, a párásítás és párátlanítás függőleges elmozdulás, a léghűtő hűtése párátlanítással balra lefelé mozdul. A két levegő keverékpontja a két pontot összekötő egyenesen van, a légmennyiségek arányában osztva.
- Az érzékelhető hőhányad (SHF) vonalát a bal felső szögmérő meredeksége szerint a helyiség állapotpontján át kell húzni. A befújt levegő állapotpontjának ezen a vonalon kell lennie, hogy a helyiség érzékelhető és látens terhelését együtt fedezze.
- A régi tankönyvek kcal/kg és kg/kg′ egységeit így kell átszámolni: 1 kcal/kg = 4,1868 kJ/kg, 1 kg/kg′ = 1000 g/kg száraz levegőre.
9 pszichrometrikus diagramos gyakorlófeladat (értékeléssel és szerkesztési lépésekkel)
A legfontosabb jellemzők
- Száraz hőmérséklet (t, °C)
- A hagyományos hőmérővel mért léghőmérséklet. A diagram vízszintes tengelye.
- Nedves hőmérséklet (tn, °C)
- A nedves kendővel körbetekert hőmérő hőmérséklete. A párolgási hűtés mértékével alacsonyabb a száraz hőmérsékletnél, telített levegőben megegyezik vele.
- Harmatpont (th, °C)
- Az a hőmérséklet, amelyen az azonos nedvességtartalmú levegő lehűtve harmatot kezd leadni. Ennél hidegebb felületeken páralecsapódás keletkezik.
- Relatív páratartalom (φ, %)
- A jelenlévő vízgőz aránya a levegő adott hőmérsékleten felvehető legnagyobb vízgőzmennyiségéhez képest (vízgőznyomás alapján).
- Abszolút nedvességtartalom (x, g/kg száraz levegőre)
- Az 1 kg száraz levegőben lévő vízgőz tömege. Állandó nedvességtartalom mellett hőmérsékletváltozáskor is ugyanaz marad.
- Entalpia (h, kJ/kg száraz levegőre)
- Az 1 kg száraz levegő és a benne lévő vízgőz hőtartalma. A léghűtő teljesítménye = tömegáram × entalpiakülönbség.
- Fajtérfogat (v, m³/kg száraz levegőre)
- Az 1 kg száraz levegő által a vízgőzzel együtt elfoglalt térfogat. A m³/h légmennyiség tömegárammá alakításához kell.
- Érzékelhető hőhányad (SHF)
- Az érzékelhető hő aránya az összes hőhöz képest. A helyiség SHF értéke adja meg annak a vonalnak a meredekségét, amelyen a befújt levegő állapotpontjának lennie kell.
Használat

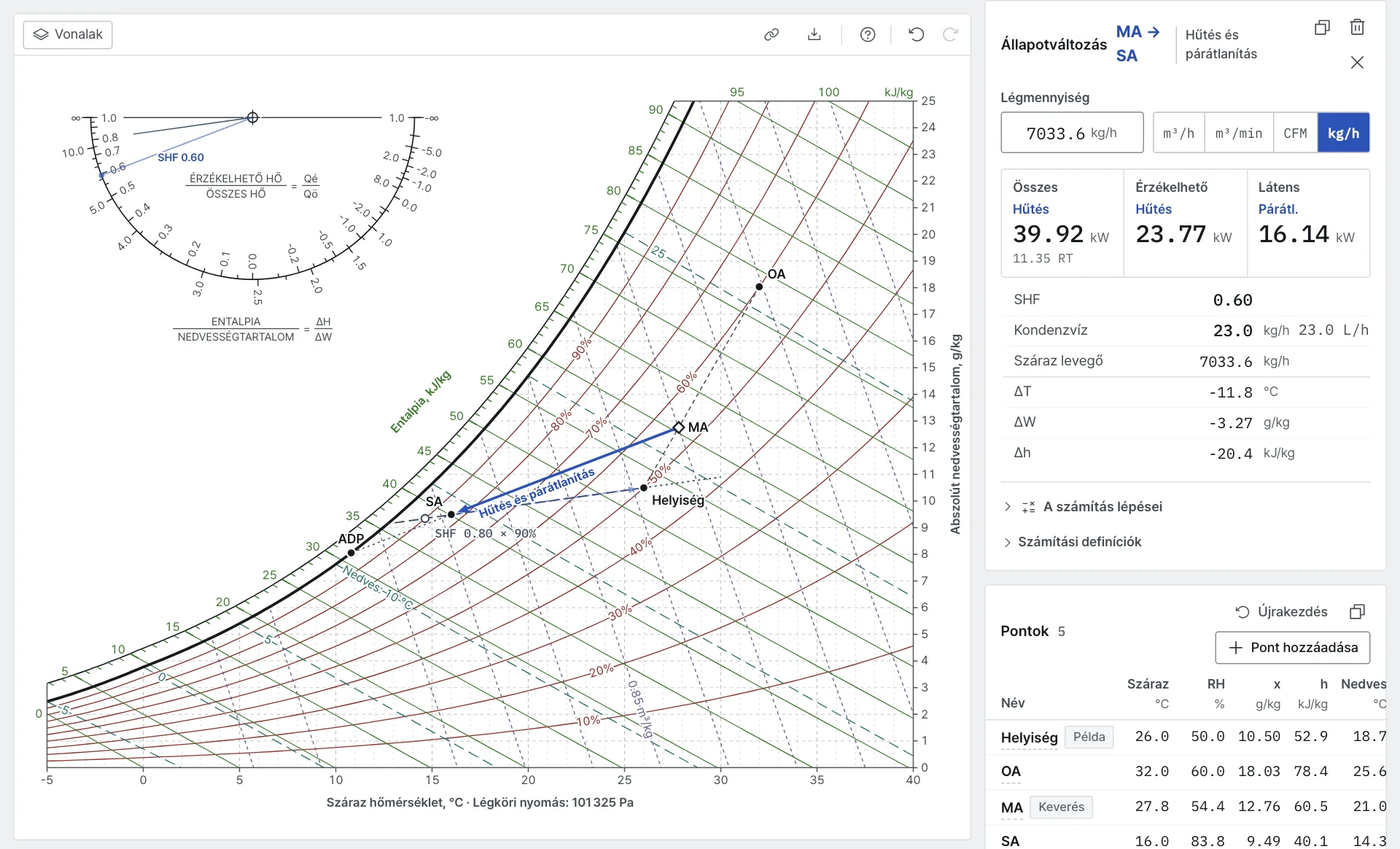

- A diagramra kattintva létrejön egy állapotpont (A, B, C …), a kurzort ráhúzva pedig a kurzor melletti helyen azonnal látszanak az adott hely jellemzői.
- A kalkulátorban válasszon ki két megadott értéket (például száraz hőmérséklet és relatív páratartalom), és írja be a számokat: az eredmény gépelés közben frissül, a pont pedig a diagramon a helyére ugrik.
- A pontok húzással mozgathatók, a pontlistából soronként törölhetők, a Ctrl+Z pedig visszavonja a változtatást.
- Két pont összekötésével (a pont menüjének „Összekötés innen” parancsa vagy Shift + húzás) állapotváltozás jön létre; a légmennyiség megadása után megkapja az összes, az érzékelhető és a látens hő kW értékét és a kondenzvizet. A „Keverés” két levegő keverékpontját hozza létre.
- A „Táblázat másolása” gombbal az eredmények Excelbe illeszthetők, az „Exportálás” menüből pedig CSV, kép vagy nyomtatás (PDF) készíthető.
Egyenletek (ASHRAE 2017, SI)
- Telített vízgőznyomás Pws: Hyland-Wexler egyenlet (víz és jég felett külön)
- Abszolút nedvességtartalom x = 0,621945 · Pw / (p − Pw)
- Entalpia h = 1,006 t + W (2501 + 1,86 t) kJ/kg
- Fajtérfogat v = 0,287042 (t + 273,15)(1 + 1,607858 x) / p m³/kg
- Nedves hőmérséklet és harmatpont: iterációval számolva (nem közelítő képlet)
Gyakori kérdések
Mi az a pszichrometrikus diagram?
A nedves levegő állapotának egyetlen grafikonon való ábrázolása. A vízszintes tengely a száraz hőmérséklet, a függőleges az abszolút nedvességtartalom (1 kg száraz levegőben lévő vízgőz grammban). Rájuk vannak rajzolva az állandó relatív páratartalom, entalpia, nedves hőmérséklet és fajtérfogat vonalai, így bármely két érték ismeretében a többi jellemző leolvasható.
A légtechnikai (HVAC) tervezésben, a léghűtők és párásítók kiválasztásában, az épületek környezetének szabályozásában és a páralecsapódás megítélésében használják.
Hogyan kell olvasni a pszichrometrikus diagramot?
① A száraz hőmérséklet az alsó vízszintes tengelyről húzott függőleges egyenes, ② az abszolút nedvességtartalom a jobb oldali függőleges tengelyről húzott vízszintes egyenes, ③ a relatív páratartalom a bal alsó sarokból a jobb felső felé ívelő vörösesbarna görbe (a legkülső vastag fekete vonal a 100%-os telítési görbe), ④ az entalpia a telítési görbén kívüli skáláról jobbra lefelé haladó zöld ferde vonal, ⑤ a nedves hőmérséklet az entalpiavonalakkal közel párhuzamos zöldeskék szaggatott vonal, ⑥ a fajtérfogat a meredek szürkéslila pontozott vonal.
A harmatpont az a hőmérséklet, ahol a pontból balra húzott vízszintes egyenes metszi a telítési görbét. Ebben a kalkulátorban a kurzor ráhúzásakor az adott hely értékei azonnal megjelennek a kurzor melletti kártyán.
Milyen egyenleteket használ a kalkulátor? Mennyire pontos?
Az ASHRAE Handbook Fundamentals 2017 1. fejezetének egyenleteit használja: a telített vízgőznyomást a Hyland-Wexler egyenlettel, a nedves hőmérsékletet és a harmatpontot közelítő képlet helyett iterációval számolja.
A számítómotor saját fejlesztés, és automatikus teszt veti össze a PsychroLib nevű nyílt könyvtárral, amely ugyanezeket az ASHRAE egyenleteket valósítja meg: a hőmérsékletek 0,001 °C-on belül, az abszolút nedvességtartalom, az entalpia és a fajtérfogat 1e-9 relatív hibán belül egyezik. Nagyon száraz levegőnél, 0 °C körüli nedves hőmérsékletnél azonban az ASHRAE egyenletek víz és jég közötti váltása miatt a nedves hőmérséklet kissé eltérhet.
Mik a jellemzők 25 °C száraz hőmérsékletnél és 50% relatív páratartalomnál?
101,325 kPa légköri nyomáson: abszolút nedvességtartalom 9,88 g/kg, entalpia 50,3 kJ/kg, nedves hőmérséklet 17,9 °C, harmatpont 13,9 °C, fajtérfogat 0,858 m³/kg, sűrűség 1,177 kg/m³, vízgőz parciális nyomása 1585 Pa.
Melyik két értékkel adható meg egy állapotpont?
A száraz hőmérséklet, relatív páratartalom, nedves hőmérséklet, harmatpont, abszolút nedvességtartalom, entalpia és fajtérfogat közül bármely két, egymástól független érték megfelel (24 páros). Az azonos információt hordozó párokat, például az abszolút nedvességtartalmat és a harmatpontot, valamint a telítési görbe fölötti állapotokat (100% feletti relatív páratartalom) a program indoklással elutasítja.
Példa: 30 °C száraz és 22 °C nedves hőmérsékletnél a relatív páratartalom 50,0%, a harmatpont 18,4 °C, az abszolút nedvességtartalom 13,30 g/kg.
Hogyan számítható a léghűtő terhelése (kW) és a kondenzvíz mennyisége?
Összes hő = a száraz levegő tömegárama × (kilépő entalpia − belépő entalpia), érzékelhető hő = tömegáram × (1,006 + 1,86 × belépő nedvességtartalom) × hőmérséklet-különbség, látens hő = összes hő − érzékelhető hő, kondenzvíz = tömegáram × nedvességtartalom-különbség.
Példa: a 33 °C-os, 60%-os levegő 26 °C-ra, 50%-ra hűtése 3600 kg/h száraz levegő mellett 29,25 kW összes hőt, 7,29 kW érzékelhető hőt, 21,96 kW látens hőt, 0,25 érzékelhető hőhányadot és 31,0 kg/h kondenzvizet ad. 10 000 m³/h (a belépő állapotra vonatkoztatva) esetén ez 90,9 kW és 96,4 kg/h.
Ebben a kalkulátorban elég két pontot összekötni, és megadni a légmennyiséget.
Kérdésével, ötletével használja a felső „Fejlesztési javaslat” gombot vagy a közösségi fórumot. Utolsó módosítás: 2026-10-12
